Как устроена насосная станция для дизельного топлива?

Насосная станция для дизельного топлива — это не просто насос на раме. Это сложный, спроектированный под конкретные риски инженерный комплекс, объединяющий гидравлику, электрику, системы безопасности и автоматику в единый организм. Его задача — гарантированно, при любой погоде, принять дизель из автоцистерны или резервуара, поднять, очистить, учесть и выдать под заданным давлением потребителю: в котельную, на эстакаду налива или в дизель-генератор.

Как российский производитель насосного оборудования, компания «Техмаш» знает, что надежность станции определяется не только насосом, но и тем, насколько грамотно он «вписан» в технологическую обвязку. В этой статье мы разберем устройство станции послойно: от фундаментной рамы до автоматики, с акцентом на наши центробежные агрегаты, сталь 12Х18Н10Т и торцевые уплотнения, устойчивые к «сухому» дизелю.

Часть 1. Фундамент и несущая конструкция: основа стабильности

Дизельная насосная станция начинается не с трубы, а с опоры. Вибрация — враг центробежного насоса, так как вызывает биение вала, разрушение подшипников и потерю герметичности торцевого уплотнения.

Используется два типа несущих конструкций:

• Стационарная сварная рама: Швеллер или двутавр с частыми ребрами жесткости, на который через виброизолирующие опоры крепится насосный агрегат и электродвигатель. Рама жестко анкерится к бетонному фундаменту с коэффициентом массы не менее 1:3 (масса фундамента должна втрое превышать массу агрегата). Это гасит низкочастотные резонансы, возникающие при работе многоступенчатого ЦНС.

• Мобильная рама-тележка: Для складов ГСМ и полевых баз мы проектируем модули на колесном или полозном шасси. Здесь рама выполняется из облегченного профиля, но с усиленными узлами крепления насоса КМ или дискового ЦДН. Главное требование — сохранение соосности валов двигателя и насоса при перемещении по неровной площадке.

На раме монтируется не только насос. Это платформа для размещения фильтров, байпасных линий, шкафа управления и, что важно, поддона для аварийного сбора утечек дизтоплива. Поддон должен вмещать не менее 100% объема масла двигателя плюс 10% объема топлива в перекачивающей линии. Это норматив, который мы соблюдаем неукоснительно.

Часть 2. Насосный агрегат: сердце станции

Центральный элемент — промышленный центробежный насос. Для дизельного топлива мы предлагаем четыре типа агрегатов собственного производства, каждый из которых задает свою логику компоновки станции.

• Устройство: Насос КМ с закрытой крыльчаткой крепится на раму, соединяясь с двигателем через упругую муфту (либо выполнен как моноблок). Корпус и рабочее колесо — нержавеющая сталь 12Х18Н10Т. Уплотнение вала — торцевое, с парой трения «графит — керамика» (для чистого топлива) или «графит — карбид кремния» (если есть риск абразивного износа от ржавчины в резервуарах).

• Особенность: КМ не самовсасывающий. Поэтому компоновка станции обязательно включает либо заливочную горловину с вакуумным насосом, либо установку обратного клапана на всасывании и размещение насоса «под заливом» (ниже уровня топлива в резервуаре).

2.2. Станция на базе насоса ЦДН (центробежного дискового)
Это решение для тех, кому нужна чистота продукта, отсутствие пены и возможность самовсасывания.

• Устройство: Пакет дисков из 12Х18Н10Т вращается внутри корпуса, создавая ламинарный поток. Станция с ЦДН компактнее: не требуется глубокая вакуумная система, так как насос способен поднимать топливо из опорожненной магистрали самостоятельно.

• Применение: Авиатопливо, высокооктановый дизель, мобильные посты заправки. Уплотнение вала — в стандарте «графит — карбид кремния» или «SiC-SiC» для самых тяжелых циклов «пуск-стоп».

2.3. Станция на базе насоса ЦНС (центробежного секционного)

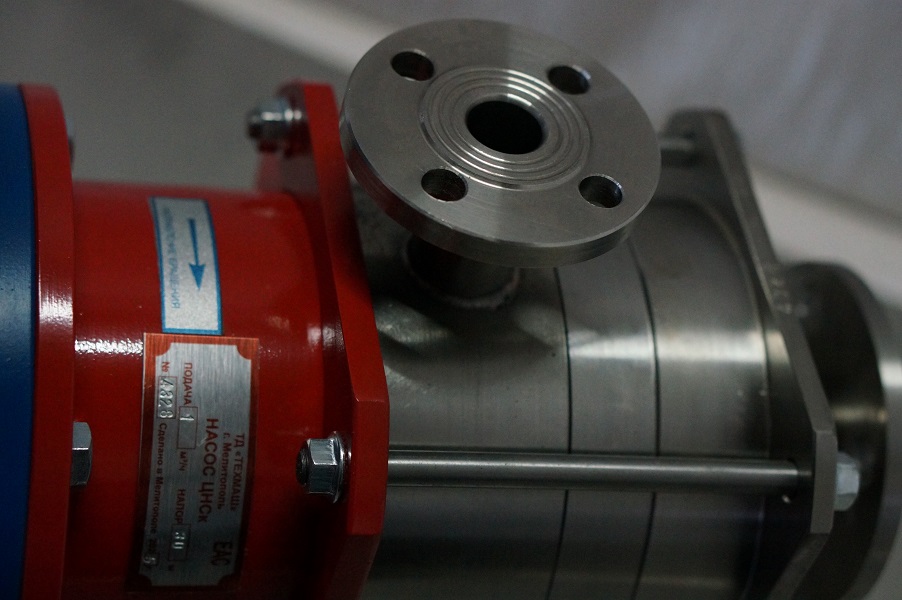

Когда станция должна подать дизельное топливо на высоту или в магистраль высокого давления (например, питание котельной на удаленном объекте), мы строим систему вокруг многоступенчатого ЦНС.

• Устройство: Секции из нержавейки стянуты шпильками. Каждая ступень — это отдельная камера с крыльчаткой и направляющим аппаратом. Уплотнение вала — исключительно «карбид кремния — карбид кремния», так как давление в зоне торца велико, а дизель лишен смазывающих свойств тяжелых масел.

• Критическое требование: ЦНС не терпит кавитации. Поэтому на входе в него обязательно монтируется подпорный узел.

2.4. Подпорный узел: шнековый насос
Шнековый бустер — это «сторож» основного насоса. Его работа — создать стабильный подпор на всасывании ЦНС или КМ, особенно зимой.

• Устройство: Винтовой ротор из стали 12Х18Н10Т в цилиндрическом корпусе. Вращаясь, он механически, как архимедов винт, подает дизель к основному насосу, исключая образование паровых пробок и кавитационных каверн.

• Интеграция в станцию: Шнековый модуль монтируется на одной раме с основным насосом или на отдельной плите и соединяется коротким трубопроводом. Это единый агрегатный блок, управляемый одним шкафом автоматики.

Часть 3. Трубопроводная обвязка: путь топлива

Обвязка — это артерии станции. Она включает в себя линии всасывания, нагнетания, байпаса и дренажа. Каждый элемент имеет инженерное обоснование.

• Линия всасывания. Диаметр трубы всегда больше присоединительного патрубка насоса минимум на один типоразмер. Задача — снизить скорость потока и гидравлическое сопротивление, чтобы не «посадить» насос на голодный паек. На конце всасывающей трубы в резервуаре — приемный клапан с сеткой (хлопушка), который не дает дизелю слиться обратно в емкость после остановки и отсекает крупный мусор.

• Линия нагнетания. Здесь монтируются обратный клапан (предотвращает обратный ток при остановке), запорная арматура с обрезиненным клином (для герметичности по бензину и дизелю) и, обязательно, манометр с демпфером пульсаций. Мы устанавливаем манометры в маслозаполненном исполнении, чтобы стрелка не «разбалтывалась» от вибрации центробежного насоса.

• Байпасная линия (перепуск). Это защита от работы «на закрытую задвижку». Если оператор перекрыл напор, а насос продолжает качать, дизель циркулирует через перепускной клапан обратно на всасывание или в резервуар. Без байпаса жидкость в закрытом корпусе центробежного насоса закипит, и вы получите разрыв уплотнения или корпуса.

• Дренаж и воздушники. На корпусе насоса и в верхних точках обвязки ставятся краны для стравливания воздуха при первичной заливке и для слива остатков топлива перед ремонтом. Вся арматура для дизеля — стальная, без бронзовых или латунных элементов, которые могут вымываться сернистыми соединениями.

Часть 4. Система фильтрации: чистота как гарантия ресурса

Дизельное топливо в реальных условиях никогда не бывает идеально чистым. В нем есть вода, ржавчина из резервуаров, песок. Для центробежного насоса «Техмаш» абразив — это не проблема крыльчатки (12Х18Н10Т держит удар), а риск для торцевого уплотнения.

Станция оснащается двухступенчатой фильтрацией:

1. Фильтр грубой очистки (ФГО): Сетчатый или дисковый, устанавливается на всасывании перед насосом. Размер ячейки — 200-500 мкм. Задача — отсечь песок и окалину, способные поцарапать зеркало пары «графит — керамика».

2. Фильтр тонкой очистки (ФТО): Ставится на нагнетании, перед выдачей топлива потребителю. Размер фильтрации — 10-25 мкм для дизель-генераторов, 40 мкм для котельных. Корпус фильтра — стальной, со сменным картриджем.

Дополнительно в обвязку может включаться сепаратор-влагоотделитель. Дизель гигроскопичен, и вода в нем — причина коррозии. Хотя проточная часть наших насосов — нержавейка, потребителю (двигателю) вода в топливе не нужна.

Часть 5. Система автоматики и взрывозащиты

Дизельная насосная станция относится к взрывопожароопасным объектам. Все электрооборудование должно быть во взрывозащищенном исполнении Ex-маркировки. Мы проектируем станции, в которых двигатель насоса, клеммные коробки, шкаф управления и датчики сертифицированы для работы в среде паров дизеля.

Что включает автоматика:

• Шкаф управления (ШУ): На базе контроллера или релейной схемы. Обеспечивает плавный пуск (частотный преобразователь) для снижения пусковых токов и гидроударов. Для дизеля важно исключить резкий старт, срывающий обратные клапаны.

• Защита по сухому ходу: Датчик давления на всасывании или входе в шнековый бустер. Если давление падает ниже уставки (топливо кончилось, клапан закрыт), контроллер отключает насос за секунды. Без этой защиты торцевое уплотнение SiC-SiC останется без смазки-охлаждения и начнет перегреваться.

• Контроль протечек: Поплавковый датчик в поддоне рамы. При появлении капли дизеля в поддоне автоматика выдает аварию и глушит станцию.

• Контроль температуры: На корпусе уплотнения или подшипниковом узле ЦНС могут устанавливаться термопары. Рост температуры сигнализирует о начинающемся износе пары трения.

Часть 6. Материалы станции: доминанта 12Х18Н10Т

Мы последовательно применяем аустенитную сталь 12Х18Н10Т во всех элементах, контактирующих с дизелем. Это не маркетинговый ход, а инженерный расчет.

• Коррозия: Дизель содержит серу и воду. Углеродистая сталь ржавеет, ржавчина забивает фильтры и царапает уплотнения. 12Х18Н10Т инертна.

• Искробезопасность: Случайное касание вращающейся крыльчатки о корпус из аустенитной стали не дает искры. Это пассивная защита, которая работает всегда, даже если отказала автоматика.

• Кавитационная стойкость: Вязкая структура 12Х18Н10Т противостоит точечному выкрашиванию металла при схлопывании паровых пузырьков.

Часть 7. Торцевые уплотнения в структуре станции: финальный барьер

Утечка дизеля наружу — это потеря продукта и нарушение пожарной безопасности. Уплотнение вала насоса — точка, где эта проблема либо решена, либо нет. В станциях «Техмаш» мы используем три типа пар трения, выбирая их под конфигурацию:

• Графит — Керамика: Для КМ на чистых базах, где нет песка. Графит самосмазывается, керамика тверда.

• Графит — Карбид кремния: Для ЦДН и КМ, работающих с топливом из старых резервуаров, где возможна микроокалина. Карбид кремния перемалывает частицы, не изнашиваясь.

• Карбид кремния — Карбид кремния: Для ЦНС и шнековых бустеров. Высокое давление + возможный сухой пуск = только SiC-SiC.

Все уплотнения — одинарные механические, с пружинным поджимом, работающие в смазке самим дизелем.

Часть 8. Компоновка и запуск станции

Сборка насосной станции ведется по модульному принципу. Агрегат, обвязка, фильтры и шкаф управления интегрируются на общей платформе и испытываются на «живом» продукте. Заказчик получает не россыпь узлов, а готовый к подключению модуль: входной фланец для всасывания, выходной — для нагнетания, кабель питания.

При первом пуске оператор:

1. Открывает задвижку на всасывании.

2. Через заливочную горловину (или вакуумным насосом) заполняет корпус насоса и всасывающую магистраль дизелем, вытесняя воздух через воздушники.

3. Убеждается по манометру, что напорная линия готова принять топливо.

4. Запускает двигатель. Шнековый бустер создает подпор, основной КМ или ЦНС набирает обороты, и станция выходит на характеристику.

Заключение

Насосная станция для дизельного топлива — это организм, в котором насос играет роль сердца, а обвязка и автоматика — сосудов и нервной системы. В «Техмаше» мы проектируем эти организмы под ключ: от подбора пар трения под сернистость вашего дизеля до расчета сечения байпасной линии. Мы знаем, что станция будет работать в Сибири при минус 40, и учитываем это в геометрии шнека. Мы знаем, что на нефтебазе бывают скачки напряжения, и ставим защиту по сухому ходу.

Результат — модуль, который после подключения просто делает свою работу: тихо, герметично, годами.
