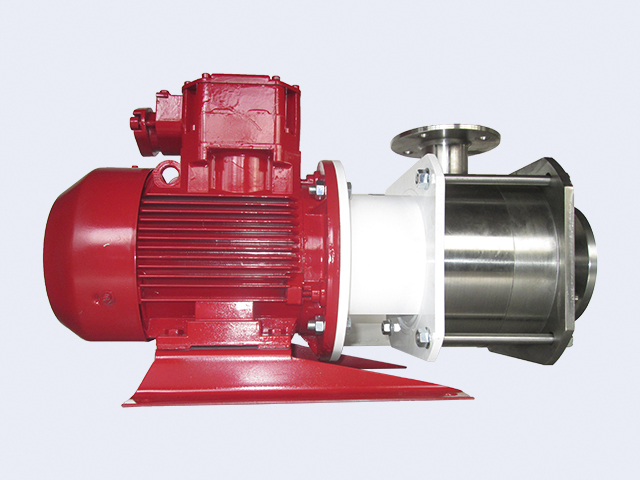

Какой насос ШН или ЦДН эффективнее для перекачки мазута М100 в зимний период?

Перекачка мазута марки М100 — это испытание для любого оборудования. Этот продукт относится к классу тяжелых топлив, и его поведение в трубопроводе кардинально меняется в зависимости от сезона. Если летом мазут М100 еще можно рассматривать как вязкую, но текучую среду, то зимой он превращается в полутвердую массу, требующую особого подхода к подбору насосного агрегата.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы проведем детальный сравнительный анализ двух серий — ШН (винтовые) и ЦДН (центробежные дисковые) — и ответим на вопрос: какой тип насоса обеспечит максимальную эффективность при перекачке мазута М100 в зимний период?

Физика процесса: Почему мазут М100 — это сложно?

Мазут М100 — это остаточное топливо, получаемое после переработки нефти. Его ключевая характеристика — высокая вязкость, которая резко возрастает при снижении температуры.

Ключевые параметры мазута М100:

• Вязкость при 50°C: около 100 сСт (сантистокс).

• Вязкость при 80°C: снижается до 30–40 сСт.

• Температура застывания: может достигать +10…+25°C (в зависимости от содержания парафинов).

• Плотность: около 950–1010 кг/м³.

Что это означает на практике? Зимой на открытой эстакаде или в неотапливаемом резервуаре мазут М100 может напоминать гудрон. Его невозможно перекачать без предварительного подогрева. Однако даже при подогреве до 60–80°C насос сталкивается с серьезными гидравлическими сопротивлениями.

Требования к насосу для зимней перекачки мазута:

1. Высокое давление всасывания. Вязкая жидкость медленно поступает к рабочему колесу. Насос должен обладать высокой всасывающей способностью, чтобы не возникло кавитации.

2. Устойчивость к нагрузкам. Вязкая среда создает повышенный крутящий момент на валу. Подшипниковые узлы и уплотнения должны быть рассчитаны на такие нагрузки.

3. Отсутствие «мертвых зон». В корпусе насоса не должно быть застойных зон, где мазут может застыть и заблокировать рабочее колесо.

4. Возможность работы с подогревом. Насос должен выдерживать контакт с горячей средой (до 90–100°C) без деформаций и потери герметичности.

Серия ШН: Винтовые насосы

ШН — это серия винтовых насосов. В зависимости от исполнения они могут быть одновинтовыми (с рабочим колесом в виде ротора и статора) или двухвинтовыми. Принцип их работы основан на вытеснении жидкости вращающимися винтами.

Преимущества ШН для мазута М100 зимой:

1. Высокая всасывающая способность. Винтовые насосы относятся к классу объемных насосов. Они способны создавать разрежение на входе, достаточное для подъема вязкой жидкости из резервуара. Это критически важно зимой, когда мазут не «бежит» самотеком.

2. Бережное отношение к среде. Винты вращаются с малой частотой, но создают стабильный поток. Мазут не подвергается ударным нагрузкам, не эмульгируется и не вспенивается.

3. Стабильность подачи. Объемный принцип действия означает, что подача насоса практически не зависит от напора в сети. Даже если трубопровод частично забит застывшим мазутом, ШН продолжит продавливать продукт.

4. Работа с вязкими средами. Это «родная» стихия для винтовых насосов. Они эффективно перекачивают среды вязкостью до 100 000 сСт и более.

Недостатки ШН:

1. Чувствительность к абразивам. Мазут М100 может содержать механические примеси (песок, ржавчину). Винтовая пара (ротор-статор) изнашивается при контакте с абразивами. Требуются фильтры грубой очистки.

2. Ограничения по температуре. Стандартные резиновые статоры (для одновинтовых насосов) имеют ограничения по температуре (обычно до 80–90°C). Для более горячего мазута требуются специальные эластомеры или двухвинтовые насосы.

3. Сложность ремонта. Винтовая пара — это прецизионный узел. При износе требуется замена ротора и статора, что может быть дорого.

Серия ЦДН: Центробежные дисковые насосы

ЦДН — это центробежные дисковые насосы. Это относительно новый класс оборудования, который сочетает в себе принцип центробежного насоса с особой конструкцией рабочего колеса. Вместо традиционных лопаток здесь используются диски с каналами особой формы.

Преимущества ЦДН для мазута М100 зимой:

1. Высокая эффективность на вязких средах. Дисковая конструкция создает ламинарный поток, что снижает гидравлические потери при перекачке вязких жидкостей. Там, где обычный центробежный насос «захлебнется», ЦДН продолжит работать.

2. Устойчивость к кавитации. Дисковые насосы менее чувствительны к условиям всасывания, чем классические центробежные. Это важно зимой, когда мазут поступает к насосу неравномерно.

3. Простота конструкции. В ЦДН меньше деталей, чем в винтовых насосах. Нет сложной винтовой пары, нет сальниковых уплотнений (часто используются торцевые). Это упрощает ремонт и снижает стоимость владения.

4. Работа с высокими температурами. ЦДН изготавливаются из металла (в нашем случае — из нержавеющей стали 12Х18Н10Т), что позволяет перекачивать мазут, подогретый до 90–100°C и выше.

5. Самоочистка. Дисковая конструкция менее склонна к забиванию механическими примесями. Поток жидкости сам очищает каналы рабочего колеса.

Недостатки ЦДН:

1. Меньшая всасывающая способность. По сравнению с винтовыми насосами, ЦДН не создают такого высокого разрежения на входе. Если мазут очень вязкий и находится низко, могут возникнуть проблемы с подачей.

2. Чувствительность к режиму работы. ЦДН требуют точного подбора по расходу и напору. Работа на нерасчетных режимах снижает КПД.

3. Меньший опыт эксплуатации. ЦДН — более новая технология, и не все специалисты на местах знакомы с особенностями их обслуживания.

Сравнительный анализ: насосы ШН и ЦДН для мазута М100 зимой

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Почему это критически важно для мазута М100?

• Коррозионная стойкость. Мазут может содержать сернистые соединения и воду. Обычная сталь ржавеет, продукты коррозии забивают фильтры и выводят насос из строя. 12Х18Н10Т устойчива к этим воздействиям.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах (до 600°C), что позволяет перекачивать горячий мазут без риска деформации.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы. Это особенно важно при работе с мазутом, содержащим механические примеси.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам, что гарантирует чистоту перекачиваемой среды.

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации для перекачки мазута М100 в зимний период.

Когда выбирать ШН:

• Если резервуар с мазутом находится на значительном удалении от насоса (длинная всасывающая линия).

• Если мазут очень вязкий (вязкость > 500 сСт) и плохо поддается подогреву.

• Если требуется стабильная подача независимо от сопротивления в сети.

• Если содержание абразивных примесей минимально (установлены фильтры).

Когда выбирать ЦДН:

• Если мазут подогрет до 80–100°C и его вязкость снижена до 100–200 сСт.

• Если требуется перекачка больших объемов с высоким КПД.

• Если мазут содержит механические примеси (ЦДН менее чувствителен к абразивам).

• Если важна простота обслуживания и низкая стоимость ремонта.

Оптимальная схема для зимы:
На практике наиболее эффективной схемой для перекачки мазута М100 зимой является комбинированная система:

1. Подогрев. Мазут в резервуаре подогревается до 60–80°C с помощью паровых змеевиков или электрических нагревателей.

2. Всасывание. Для подачи мазута из резервуара к насосу используется насос ШН (высокая всасывающая способность).

3. Магистральная перекачка. Для транспортировки мазута на большие расстояния используется насос ЦДН (высокий КПД, устойчивость к нагрузкам).

Однако, если стоит задача выбрать один насос, мы рекомендуем ЦДН при условии качественного подогрева мазута. Если подогрев недостаточен или всасывающая линия длинная — выбор падает на ШН.

Ремонт и модернизация насосов для мазута

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что мазутные насосы требуют особого внимания.

Типовые проблемы насосов на мазуте:

1. Износ торцевых уплотнений. Высокая температура и абразивные примеси разрушают уплотнения. Мы заменяем их на термостойкие варианты (карбид кремния, графит).

2. Закоксовывание. При остановке насоса мазут в проточной части может застыть и закоксоваться. Мы предусматриваем дренажные отверстия и системы промывки.

3. Износ подшипников. Высокие нагрузки на вал приводят к ускоренному износу подшипников. Мы устанавливаем усиленные подшипниковые узлы.

Наши услуги:

• Ремонт насосов ШН, ЦДН, КМ, ЦНС. Восстановление геометрии винтовых пар, замена уплотнений, балансировка роторов.

• Модернизация. Перевод насосов на торцевые уплотнения, установка систем обогрева корпуса, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство роторов, статоров, корпусов из нержавеющей стали.

Вердикт компании «Техмаш»

Для перекачки мазута М100 в зимний период оба типа насосов имеют право на жизнь, но эффективность зависит от конкретных условий.

ШН (винтовые) — это «рабочая лошадка» для самых сложных условий: высокая вязкость, длинная всасывающая линия, низкие температуры. Они неприхотливы к условиям всасывания и обеспечивают стабильную подачу. Однако они требуют защиты от абразивов и сложны в ремонте.

ЦДН (центробежные дисковые) — это «современное решение» для перекачки подогретого мазута. Они обладают высоким КПД, устойчивы к абразивам и просты в обслуживании. Однако они менее эффективны при очень высокой вязкости и требуют точного подбора.

Наша рекомендация:
Если вы модернизируете существующую систему и можете обеспечить качественный подогрев мазута до 80°C и выше — выбирайте ЦДН. Это обеспечит максимальную эффективность и снизит эксплуатационные расходы.
Если вы работаете с холодным мазутом или всасывающая линия имеет сложную геометрию — выбирайте ШН. Это гарантирует бесперебойную подачу даже в самых суровых условиях.

В любом случае, компания «Техмаш» готова изготовить насос из нержавеющей стали 12Х18Н10Т, который прослужит вам долгие годы. Мы проведем аудит вашего объекта, рассчитаем гидравлику и подберем оптимальное решение.
