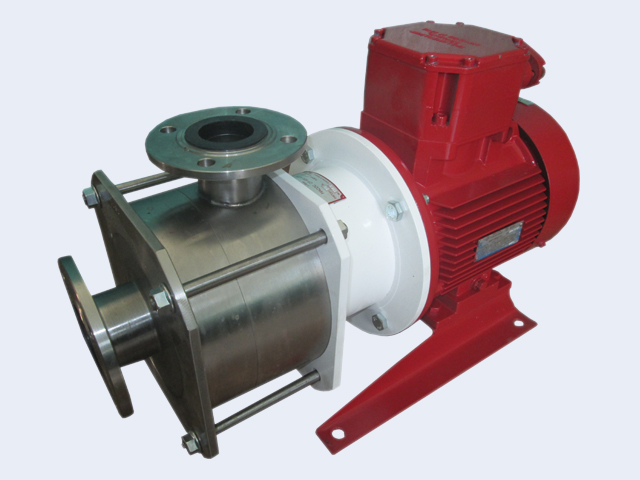

Чем дисковый насос ЦДН лучше центробежного при перекачке бензина?

Бензин — это не просто «топливо». Это легковоспламеняющаяся жидкость (ЛВЖ) с низкой вязкостью, высокой упругостью паров и склонностью к образованию статического электричества. Перекачка бензина требует насосного оборудования, которое сочетает в себе три ключевых качества: безопасность, эффективность и надежность. И здесь на сцену выходит вечный спор: что лучше — классический центробежный насос или центробежный дисковый насос (ЦДН)?

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы подробно разберем, почему дисковые насосы ЦДН имеют ряд неоспоримых преимуществ перед классическими центробежными насосами при перекачке бензина.

Что такое центробежный насос и что такое ЦДН?

Прежде чем перейти к сравнению, определим термины.

Классический центробежный насос (например, серии КМ, ЦНС) работает за счет вращения рабочего колеса с лопатками. Жидкость захватывается лопатками, раскручивается и отбрасывается к периферии корпуса под действием центробежной силы. Это наиболее распространенный тип насосов в промышленности.

Центробежный дисковый насос (ЦДН) — это насос, в котором вместо традиционного лопастного колеса используются гладкие диски с каналами особой формы. Принцип действия основан на трении жидкости о поверхности дисков. Жидкость увлекается за счет вязкого трения и центробежной силы, создавая поток. Такая конструкция обеспечивает ламинарный (а не турбулентный) характер течения.

Ключевое отличие: в классическом насосе энергия передается жидкости через удар лопаток. В дисковом насосе — через трение о гладкие поверхности. Это фундаментальное различие определяет все преимущества ЦДН.

Преимущество 1: Бережное отношение к продукту и отсутствие эмульгирования

Бензин — это смесь углеводородов, которая может содержать воду, присадки и механические примеси. При перекачке классическим центробежным насосом жидкость подвергается интенсивному перемешиванию.

Что происходит в классическом насосе:

• Лопатки рабочего колеса вращаются с высокой скоростью (до 3000 об/мин и выше).

• Жидкость ударяется о лопатки, создавая турбулентные вихри.

• Если в бензине есть вода, она эмульгируется — образует мелкодисперсную смесь, которую трудно разделить.

• Присадки и легкие фракции могут испаряться из-за локального перегрева и кавитации.

Что происходит в ЦДН:

• Диски вращаются с меньшей скоростью, но создают стабильный ламинарный поток.

• Жидкость не подвергается ударным нагрузкам.

• Вода не эмульгируется — она остается в виде отдельных капель и легко удаляется в отстойниках.

• Присадки сохраняют свои свойства, так как нет локального перегрева.

Практический результат: бензин, перекачанный через ЦДН, сохраняет свои товарные свойства. Это особенно важно для нефтебаз, где качество топлива контролируется по ГОСТ и ТУ.

Преимущество 2: Устойчивость к кавитации

Кавитация — это главный враг любого центробежного насоса. Она возникает, когда давление на входе в насос падает ниже давления насыщенных паров жидкости. Для бензина, который имеет высокую упругость паров, это особенно актуально.

Проблема классического насоса:

• Бензин легко испаряется при малейшем снижении давления.

• Пузырьки пара образуются на входе в рабочее колесо.

• При схлопывании пузырьков возникают микрогидроудары, которые разрушают лопатки и корпус.

• Насос начинает вибрировать, шуметь и терять подачу.

Решение в ЦДН:

• Дисковая конструкция создает более плавное течение с меньшими локальными падениями давления.

• Отсутствие ударных лопаток снижает вероятность образования пузырьков.

• ЦДН менее чувствителен к условиям всасывания, что позволяет работать с бензином при более высоких температурах и низких давлениях на входе.

Практический результат: ЦДН работает стабильно даже в тех условиях, где классический насос «захлебывается». Это снижает простои и увеличивает срок службы оборудования.

Преимущество 3: Безопасность при работе с ЛВЖ

Бензин — это взрывоопасная жидкость. Любая искра, перегрев или утечка могут привести к катастрофе. Здесь ЦДН демонстрирует явные преимущества.

Факторы безопасности:

1. Меньше трения — меньше нагрева. В классическом насосе лопатки трутся о жидкость, создавая локальные зоны перегрева. В ЦДН нагрев минимален, что снижает риск воспламенения паров.

2. Отсутствие кавитационной эрозии. Кавитация не только разрушает насос, но и создает искры при схлопывании пузырьков. ЦДН менее подвержен кавитации, а значит, более безопасен.

3. Герметичность. ЦДН часто комплектуются торцевыми уплотнениями (по стандарту API 682), которые обеспечивают нулевую утечку паров бензина. В классических насосах сальниковые уплотнения могут пропускать пары.

4. Меньше вибрации. Вибрация — это не только шум, но и риск разрушения трубопроводов и появления искр. ЦДН работает плавнее.

Практический результат: ЦДН соответствует требованиям взрывозащиты и может использоваться в зонах с повышенной опасностью.

Преимущество 4: Высокий КПД на маловязких средах

Бензин имеет низкую вязкость (около 0,5–0,7 сСт). Казалось бы, классический центробежный насос должен работать эффективно. Но не все так просто.

Проблема классического насоса:

• При перекачке маловязких жидкостей часть энергии тратится на создание турбулентности.

• КПД классического насоса на бензине может составлять 60–70%.

• При отклонении от расчетного режима КПД падает еще сильнее.

Решение в ЦДН:

• Ламинарный поток снижает гидравлические потери.

• КПД ЦДН на маловязких средах достигает 75–85%.

• ЦДН менее чувствителен к изменениям расхода и напора.

Практический результат: ЦДН потребляет меньше электроэнергии на перекачку того же объема бензина. Это снижает эксплуатационные расходы.

Преимущество 5: Простота конструкции и надежность

Классический центробежный насос — это сложная машина. Рабочее колесо, направляющий аппарат, уплотнения, подшипники. Каждый элемент подвержен износу.

Слабые места классического насоса:

• Лопатки рабочего колеса изнашиваются при кавитации и контакте с абразивами.

• Направляющие аппараты (в ЦНС) создают дополнительные потери.

• Сальниковые уплотнения требуют постоянного обслуживания.

Преимущества ЦДН:

• Меньше деталей — меньше точек отказа.

• Нет лопаток, которые могут сломаться.

• Диски изнашиваются равномерно и медленно.

• Торцевые уплотнения служат дольше, так как нет вибрации и перегрева.

Практический результат: ЦДН требует меньше ремонтов и проще в обслуживании. Это особенно важно для нефтебаз, где простой оборудования стоит дорого.

Преимущество 6: Работа с загрязненными средами

Бензин, особенно на этапе транспортировки и хранения, может содержать механические примеси: ржавчину, песок, продукты износа трубопроводов.

Проблема классического насоса:

• Абразивные частицы ударяются о лопатки, вызывая эрозию.

• Зазоры между колесом и корпусом забиваются, что снижает КПД.

• Требуются фильтры тонкой очистки.

Решение в ЦДН:

• Дисковая конструкция менее чувствительна к абразивам.

• Частицы не ударяются о лопатки, а плавно обтекают диски.

• ЦДН может работать с примесями размером до 1–2 мм без потери производительности.

Практический результат: ЦДН снижает требования к фильтрации и увеличивает межремонтные интервалы.

Сравнительная таблица: ЦДН vs классический центробежный насос для бензина

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для перекачки бензина:

• Коррозионная стойкость. Бензин может содержать сернистые соединения и воду. Обычная сталь ржавеет, продукты коррозии загрязняют топливо. 12Х18Н10Т устойчива к этим воздействиям.

• Искробезопасность. Нержавеющая сталь менее склонна к искрообразованию при ударах, чем черные металлы. Это критически важно для ЛВЖ.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам, что гарантирует чистоту бензина.

• Гигиеничность. Хотя бензин не пищевой продукт, использование «пищевой» нержавейки гарантирует отсутствие реакций между металлом и углеводородами.

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации.

Когда выбирать ЦДН:

• Перекачка бензина с высокими требованиями к качеству (сохранение присадок, отсутствие эмульгирования).

• Работа в условиях низкого давления на входе (риск кавитации).

• Необходимость взрывозащищенного исполнения.

• Перекачка загрязненного бензина (наличие механических примесей).

• Требования к низкому энергопотреблению.

Когда классический центробежный насос может быть достаточным:

• Перекачка чистого бензина с постоянными параметрами.

• Наличие качественной системы подготовки (фильтры, дегазация).

• Ограниченный бюджет на начальном этапе.

Оптимальная схема для нефтебазы:

1. Прием бензина из цистерн. ЦДН с торцевыми уплотнениями.

2. Внутренняя перекачка. ЦДН или КМ (в зависимости от объемов).

3. Налив в автоцистерны. ЦДН для сохранения качества топлива.

Ремонт и модернизация насосов для бензина

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что насосы на бензине требуют особого внимания.

Типовые проблемы насосов на бензине:

1. Износ торцевых уплотнений. Пары бензина агрессивны к некоторым материалам. Мы заменяем уплотнения на стойкие к углеводородам (карбид кремния, фторкаучук).

2. Кавитационная эрозия. Разрушение лопаток и корпуса. Мы восстанавливаем геометрию или изготавливаем новые детали из 12Х18Н10Т.

3. Отложения смол. Бензин может содержать смолы, которые откладываются на горячих поверхностях. Мы предусматриваем системы промывки.

4. Износ подшипников. Вибрация и кавитация ускоряют износ. Мы устанавливаем усиленные подшипниковые узлы.

Наши услуги:

• Ремонт насосов ЦДН, КМ, ЦНС, ШН. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод насосов на торцевые уплотнения, установка систем защиты от сухого хода, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство дисков, корпусов, уплотнений из нержавеющей стали.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Центробежный дисковый насос ЦДН имеет ряд неоспоримых преимуществ перед классическим центробежным насосом при перекачке бензина:

1. Бережное отношение к продукту. Отсутствие эмульгирования и сохранение присадок.

2. Устойчивость к кавитации. Стабильная работа в сложных условиях.

3. Безопасность. Меньше нагрева, вибрации и риска искрообразования.

4. Высокий КПД. Экономия электроэнергии до 20%.

5. Простота и надежность. Меньше деталей — меньше ремонтов.

6. Работа с загрязненными средами. Менее чувствителен к абразивам.

Наша рекомендация: для перекачки бензина на нефтебазах, наливных терминалах и АЗС выбирайте ЦДН. Это современное решение, которое обеспечит безопасность, качество и экономическую эффективность.

Компания «Техмаш» готова изготовить насос ЦДН из нержавеющей стали 12Х18Н10Т, который прослужит вам долгие годы. Мы проведем аудит вашего объекта, рассчитаем гидравлику и подберем оптимальное решение.
