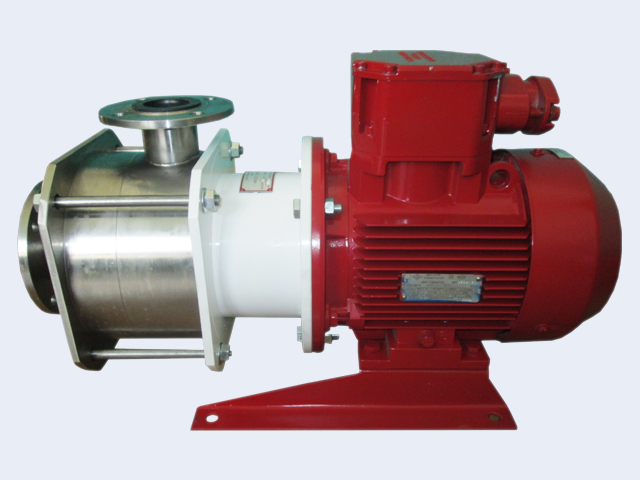

Почему стандартный центробежный насос ЦНС не рекомендуется для высоковязкой сырой нефти без предварительного подогрева?

Сырая нефть — это не просто «жидкость». Это сложная многофазная система, содержащая углеводороды различной молекулярной массы, парафины, асфальтены, смолы, механические примеси и воду. Ее вязкость может варьироваться от 5 сСт (легкие сорта) до 500 сСт и более (тяжелые и битуминозные сорта). И если для легкой нефти подходит практически любой центробежный насос, то для высоковязкой сырой нефти стандартный насос ЦНС становится источником постоянных проблем.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы подробно разберем, почему насосы серии ЦНС не рекомендуются для перекачки высоковязкой сырой нефти без предварительного подогрева, и какие решения предлагает наша компания.

Что такое насос ЦНС?

ЦНС — это центробежный насос секционного типа. Его конструкция представляет собой набор последовательно соединенных ступеней (секций), каждая из которых содержит рабочее колесо и направляющий аппарат. Такая схема позволяет создавать высокий напор при относительно небольшом расходе.

Область применения ЦНС:

• Системы пожаротушения.

• Подача воды на высоту (в шахтах, на высотных объектах).

• Перекачка жидкостей с низкой вязкостью (вода, бензин, дизельное топливо, легкие нефтепродукты).

• Системы поддержания пластового давления (ППД) при добыче нефти.

Ключевая особенность ЦНС: это насос, рассчитанный на работу с маловязкими средами. Его гидравлика оптимизирована для воды и жидкостей, близких к ней по реологическим свойствам.

Физика проблемы: Что происходит с высоковязкой нефтью в ЦНС?

Чтобы понять, почему ЦНС не подходит для высоковязкой нефти, нужно рассмотреть несколько физических аспектов.

1. Резкое падение КПД и напора

Центробежный насос работает за счет кинетической энергии, которую рабочее колесо сообщает жидкости. Эффективность передачи этой энергии напрямую зависит от вязкости среды.

Закономерность:

• При увеличении вязкости от 1 сСт (вода) до 100 сСт КПД насоса падает на 15–25%.

• При вязкости 500 сСт и выше КПД может упасть на 40–60%.

• Напор, создаваемый насосом, также снижается, так как часть энергии тратится на преодоление внутреннего трения в жидкости.

Практический результат: насос ЦНС, рассчитанный на подачу 100 м³/ч при напоре 100 м на воде, при перекачке высоковязкой нефти будет выдавать значительно меньшие параметры. При этом потребляемая мощность электродвигателя останется прежней или даже возрастет.

2. Кавитация и срыв всасывания

Высоковязкая нефть медленно поступает к рабочему колесу. Центробежный насос не создает достаточного разрежения на входе, чтобы «затянуть» вязкую жидкость. В результате возникает кавитация — образование и схлопывание пузырьков газа в проточной части.

Последствия кавитации:

• Эрозионное разрушение рабочего колеса и направляющих аппаратов.

• Вибрация и шум.

• Срыв подачи (насос перестает качать).

• Ускоренный износ подшипников и уплотнений.

Особенность ЦНС: многосекционная конструкция усугубляет проблему. Жидкость проходит через несколько ступеней, и на каждой из них могут возникать кавитационные явления. Первая ступень работает в самых тяжелых условиях, но и последующие испытывают повышенные нагрузки.

3. Перегрев и заклинивание

Высоковязкая нефть обладает низкой теплопроводностью. Трение жидкости о стенки корпуса и рабочего колеса приводит к выделению тепла, которое не отводится эффективно.

Что происходит:

• Температура в проточной части растет.

• Нефть начинает коксоваться (образовывать твердые отложения) на горячих поверхностях.

• Зазоры между рабочим колесом и корпусом забиваются, что приводит к заклиниванию насоса.

• Торцевые уплотнения перегреваются и выходят из строя.

Особенность ЦНС: малые осевые и радиальные зазоры между ступенями. Даже небольшое отложение кокса нарушает работу всего насоса.

4. Неравномерность потока и вибрация

Центробежный насос создает пульсирующий поток. При работе с маловязкой жидкостью эти пульсации незначительны. Но при перекачке высоковязкой нефти они усиливаются.

Результат:

• Повышенная вибрация, которая разрушает подшипники и уплотнения.

• Неравномерная нагрузка на вал.

• Ускоренный износ муфты и электродвигателя.

5. Проблемы с запуском

Высоковязкая нефть при низких температурах может напоминать гудрон. Запуск насоса ЦНС в такой среде — это экстремальная нагрузка.

Что происходит при запуске:

• Пусковой момент электродвигателя может быть недостаточным для проворота вала.

• Возникает гидроудар, который разрушает проточную часть.

• Торцевые уплотнения выходят из строя из-за резкого перепада давления.

Почему подогрев решает проблему?

Предварительный подогрев нефти снижает ее вязкость. Например, нагрев до 50–60°C может снизить вязкость в 5–10 раз. Это делает возможной работу центробежного насоса, но с ограничениями.

Однако подогрев — это не панацея:

1. Энергозатраты. Нагрев больших объемов нефти требует значительных затрат энергии.

2. Сложность системы. Требуются теплообменники, паропроводы, системы контроля температуры.

3. Тепловые потери. При транспортировке по длинным трубопроводам нефть остывает, и вязкость снова растет.

4. Коксование. При перегреве нефти образуются твердые отложения, которые забивают насос.

Сравнение: ЦНС и альтернативы для высоковязкой нефти

Альтернативы: Что предлагает «Техмаш»?

Мы производим и ремонтируем насосы, которые эффективно работают с высоковязкой сырой нефтью без предварительного подогрева или с минимальным подогревом.

1. Насосы серии ШН (винтовые)

Почему насос ШН подходит для высоковязкой нефти:

• Объемный принцип действия. Винтовой насос вытесняет жидкость, а не разгоняет ее. Это означает, что вязкость среды не влияет на способность насоса создавать давление.

• Высокая всасывающая способность. ШН создает разрежение на входе, достаточное для подъема вязкой нефти из резервуара.

• Бережное отношение к среде. Низкая частота вращения и отсутствие ударных нагрузок предотвращают эмульгирование и коксование.

• Стабильность подачи. Подача практически не зависит от напора в сети.

Ограничения ШН:

• Чувствительность к абразивным примесям.

• Ограничения по температуре для резиновых статоров (обычно до 80–90°C).

2. Насосы серии ЦДН (центробежные дисковые)

Почему насос ЦДН подходит для высоковязкой нефти:

• Дисковая конструкция. Создает ламинарный поток, что снижает гидравлические потери при перекачке вязких жидкостей.

• Устойчивость к кавитации. Менее чувствителен к условиям всасывания, чем классический центробежный насос.

• Простота конструкции. Меньше деталей, нет сложной винтовой пары.

• Работа с высокими температурами. Изготавливается из металла (12Х18Н10Т), что позволяет перекачивать нефть, подогретую до 90–100°C и выше.

• Самоочистка. Дисковая конструкция менее склонна к забиванию механическими примесями.

Ограничения ЦДН:

• Меньшая всасывающая способность по сравнению с ШН.

• Требует точного подбора по расходу и напору.

3. Насосы серии КМ (консольные моноблочные)

Когда насос КМ может быть рассмотрен:

• Если вязкость нефти не превышает 100–150 сСт.

• Если обеспечен подогрев до 50–60°C.

• Если требуется компактное решение для небольших объемов перекачки.

Ограничения КМ:

• Чувствительность к кавитации.

• Не подходит для очень вязких сред.

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для перекачки сырой нефти:

• Коррозионная стойкость. Сырая нефть содержит сернистые соединения, воду и соли. Обычная сталь ржавеет, продукты коррозии забивают насос. 12Х18Н10Т устойчива к этим воздействиям.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах, что позволяет работать с подогретой нефтью.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам.

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации.

Если вы работаете с высоковязкой сырой нефтью без подогрева:

• Выбирайте ШН (винтовые насосы). Они обеспечат стабильную подачу и не будут чувствительны к вязкости.

• Установите фильтры грубой очистки. Защитите винтовую пару от абразивов.

• Предусмотрите систему промывки. При остановке насоса промывайте проточную часть растворителем, чтобы избежать застывания нефти.

Если вы можете обеспечить подогрев нефти до 60–80°C:

• Рассмотрите ЦДН (центробежные дисковые насосы). Они обеспечат высокий КПД и простоту обслуживания.

• Контролируйте температуру. Перегрев выше 100°C может привести к коксованию.

• Установите систему защиты от сухого хода. ЦДН чувствительны к отсутствию жидкости.

Если вы используете ЦНС:

• Обеспечьте подогрев нефти до 50–60°C. Это снизит вязкость и позволит насосу работать.

• Установите насос с запасом по напору и расходу. Падение характеристик на вязкой среде компенсируется запасом.

• Регулярно проверяйте состояние торцевых уплотнений. Они наиболее уязвимы.

• Предусмотрите систему рециркуляции. При малых расходах нефть может перегреваться.

Ремонт и модернизация насосов для нефти

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что насосы на высоковязкой нефти требуют особого внимания.

Типовые проблемы насосов на высоковязкой нефти:

1. Износ торцевых уплотнений. Абразивные примеси и высокая температура разрушают уплотнения. Мы заменяем их на термостойкие варианты (карбид кремния, графит).

2. Коксование. При остановке насоса нефть в проточной части застывает и коксуется. Мы предусматриваем дренажные отверстия и системы промывки.

3. Износ подшипников. Высокие нагрузки на вал приводят к ускоренному износу подшипников. Мы устанавливаем усиленные подшипниковые узлы.

4. Эрозия рабочего колеса. Кавитация и абразивы разрушают лопатки. Мы восстанавливаем геометрию или изготавливаем новые колеса из 12Х18Н10Т.

Наши услуги:

• Ремонт насосов ЦНС, ШН, ЦДН, КМ. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод насосов на торцевые уплотнения, установка систем обогрева корпуса, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство роторов, статоров, корпусов из нержавеющей стали.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Стандартный центробежный насос ЦНС не рекомендуется для перекачки высоковязкой сырой нефти без предварительного подогрева. Причины:

1. Резкое падение КПД и напора.

2. Высокий риск кавитации и срыва подачи.

3. Склонность к перегреву и коксованию.

4. Повышенная вибрация и износ.

5. Проблемы с запуском.

Наши рекомендации:

• Для высоковязкой нефти без подогрева — ШН (винтовые насосы).

• Для подогретой нефти (60–80°C) — ЦДН (центробежные дисковые насосы).

• Для легкой нефти и нефтепродуктов — КМ или ЦНС.

Компания «Техмаш» готова изготовить насос из нержавеющей стали 12Х18Н10Т, который прослужит вам долгие годы. Мы проведем аудит вашего объекта, рассчитаем гидравлику и подберем оптимальное решение.
