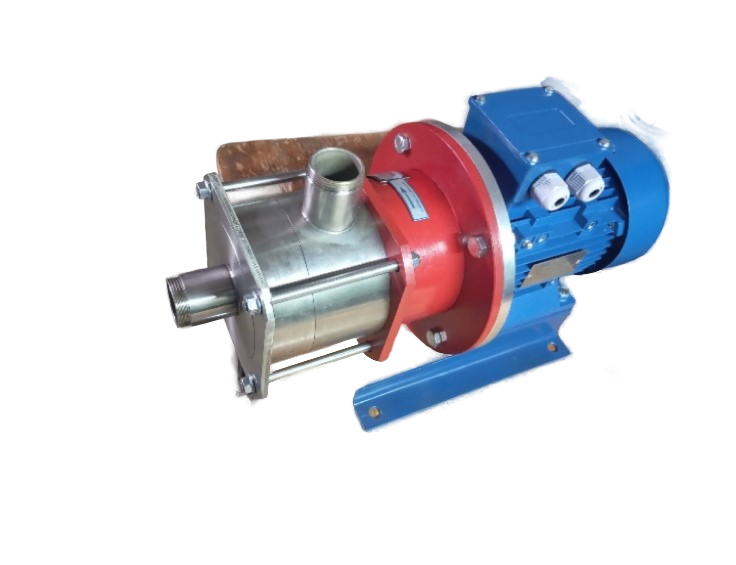

Современная промышленность, энергетика и наука все активнее используют газы в сжиженном состоянии. При охлаждении до крайне низких, криогенных температур (ниже -150 °C) такие газы, как азот, кислород, аргон, природный газ (СПГ — сжиженный природный газ) и даже гелий, переходят в жидкую фазу. Это позволяет в сотни раз уменьшить их объем, что делает хранение и транспортировку экономически эффективной. Однако управление этими жидкостями требует специального оборудования, способного работать в экстремальных условиях. Ключевым звеном в таких системах являются криогенные насосы — устройства, предназначенные для перекачки сжиженных газов при минусовых температурах.
Важно сразу отметить терминологическую разницу: в вакуумной технике «крионасос» — это устройство для создания вакуума путем заморозки газов. В контексте же перекачки жидкостей криогенный насос — это насос объемного или центробежного принципа действия, чья уникальность заключается в материалах, конструкции и уплотнениях, позволяющих ему работать с кипящими жидкостями при температурах до -269 °C.
Конструктивные особенности: как насос выдерживает экстремальный холод
Обычный промышленный насос, оказавшись в криогенной среде, мгновенно выйдет из строя. Материалы станут хрупкими, стандартные уплотнения разрушатся, а кипящая жидкость вызовет кавитацию, которая уничтожит рабочее колесо. Конструкция криогенного насоса решает эти проблемы за счет нескольких ключевых элементов:
-
Криостатическая полость и охлаждение подшипников: Самой инновационной особенностью многих криогенных насосов является система предварительного охлаждения. Насос имеет двойной корпус или специальную полость, через которую перед запуском пропускается небольшое количество холодной жидкости или паров. Это позволяет постепенно охладить все внутренние компоненты (вал, подшипники) до рабочей температуры, предотвращая тепловой удар и интенсивное кипение жидкости при контакте с теплыми деталями.
-
Материалы: Для изготовления используются материалы, сохраняющие прочность и пластичность при сверхнизких температурах. Это нержавеющие стали марок 300-й серии (например, AISI 304, 316), алюминиевые сплавы, а для самых экстремальных условий (температура жидкого гелия) — специальные сплавы, такие как инвар.
-
Уплотнения: Герметизация вала — одна из сложнейших задач. Для этого применяются:
-
Сухие газовые торцевые уплотнения: Наиболее распространенный и надежный вариант. В уплотнение подается инертный сухой газ (например, азот) под давлением, чуть превышающим давление на входе в насос. Этот газ создает барьер, предотвращающий проникновение влаги из атмосферы, которая мгновенно замерзнет и выведет уплотнение из строя.
-
Магнитные муфты: Решение, полностью исключающее проникновение вала через корпус. Приводной двигатель вращает внешние магниты, которые через герметичную стенку корпуса передают крутящий момент внутренним магнитам, соединенным с рабочим колесом. Это обеспечивает абсолютную герметичность.
-
-
Защита от кавитации: Кавитация — образование и схлопывание пузырьков пара — в криогенных насосах особенно опасна. Для ее предотвращения конструктивно обеспечивается высокий кавитационный запас (NPSH). Это достигается правильным расположением насоса ниже уровня жидкости в емкости (затопленный вход) для создания подпора.
Принципы работы и основные типы криогенных насосов
Насосы для сжиженных газов делятся на два основных типа, в зависимости от задачи:
-
Центробежные криогенные насосы
-
Принцип действия: Аналогичен обычным центробежным насосам. Жидкость поступает в центр рабочего колеса и под действием центробежной силы отбрасывается к его периферии, приобретая давление и скорость, которые затем в спиральном отводе преобразуются в статическое давление.
-
Применение: Используются для перекачки больших объемов жидкостей с относительно низким напором. Это идеальный выбор для заправки криогенных цистерн, перекачки СПГ на терминалах, подачи жидкого азота или кислорода в технологические процессы на заводах.
-
-
Поршневые (плунжерные) криогенные насосы
-
Принцип действия: Это насосы объемного принципа. Жидкость захватывается в рабочую камеру и вытесняется из нее поршнем или плунжером. Они создают очень высокое давление на выходе.
-
Применение: Основная сфера использования — газификация. Например, поршневой насос забирает жидкий природный газ (СПГ) при температуре -162 °C и низком давлении, сжимает его до крайне высокого давления (до нескольких сотен бар), а затем эта жидкость проходит через испаритель, где превращается в газообразное состояние и подается в газопровод.
-
Области применения: где необходимы такие насосы
-
Энергетика и газовая промышленность: Криогенные насосы являются сердцем инфраструктуры СПГ. Они используются на заводах по сжижению газа, на экспортно-импортных терминалах для загрузки и разгрузки танкеров, а также в станциях регазификации для подачи жидкого топлива в испарители.
-
Промышленность и металлургия: Перекачка жидкого кислорода для конвертерного производства стали, жидкого азота для создания инертной атмосферы и быстрого замораживания, жидкого аргона для сварки.
-
Криогенная медицина: Перекачка жидкого азота для замораживания биологических материалов, а также для охлаждения магнитов в установках магнитно-резонансной томографии (МРТ).
-
Аэрокосмическая отрасль: Подача жидкого водорода и жидкого кислорода в качестве ракетного топлива из баков в камеру сгорания двигателя.
-
Научные исследования: Обеспечение циркуляция жидкого гелия в системах охлаждения ускорителей частиц, сверхпроводящих магнитов и детекторов.
Преимущества и вызовы
Преимущества:
-
Высокая эффективность перекачки больших объемов сжиженных газов.
-
Надежность в экстремальных условиях благодаря специализированной конструкции.
-
Возможность создания высокого давления, необходимого для газификации.
-
Безопасность за счет герметичных систем, минимизирующих утечки опасных веществ.
Вызовы:
-
Высокая стоимость изготовления и обслуживания.
-
Сложность эксплуатации: Требуется квалифицированный персонал и строгое соблюдение процедур запуска (предварительное охлаждение) и остановки.
-
Чувствительность к чистоте среды: Любые примеси (вода, масло) в сжиженном газе немедленно замерзают и могут вывести насос из строя.
-
Необходимость тщательной теплоизоляции всего тракта для минимизации потерь на испарение.
Заключение
Криогенный насос для перекачки сжиженных газов — это не просто модификация стандартного оборудования, а высокотехнологичное изделие, рожденное на стыке материаловедения, термодинамики и точного машиностроения. Его способность работать с кипящими жидкостями при температурах, близких к абсолютному нулю, делает возможным существование целых отраслей — от современной энергетики до освоения космоса. По мере роста спроса на сжиженный природный газ и расширения использования криогенных технологий в науке и медицине, значение и совершенство этих уникальных насосов будут только возрастать.
