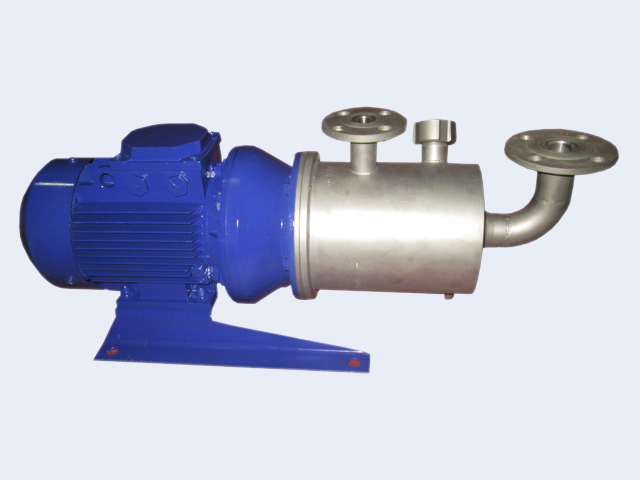

Что такое самовсасывающий насос?

Самовсасывающий насос — это специальный тип насосного оборудования, способный самостоятельно удалять воздух из всасывающего трубопровода и создавать разрежение, необходимое для подъема жидкости из нижерасположенного уровня. Эта уникальная особенность отличает его от обычных насосов, которые требуют предварительного заполнения жидкостью перед запуском. Способность к самовсасыванию делает эти насосы незаменимыми в ситуациях, когда источник воды находится ниже уровня установки насоса.

Физические принципы самовсасывания

Основной принцип работы самовсасывающих насосов основан на создании разрежения во всасывающей линии путем удаления воздуха. Это достигается за счет комбинации нескольких физических явлений:

1. Эжекционный эффект — использование потока жидкости для увлечения воздуха

2. Сепарация газожидкостной смеси — разделение воздуха и жидкости в специальной камере

3. Центробежная сила — создание давления для выброса воздуха и подачи жидкости

Ключевые компоненты самовсасывающего насоса

Конструкция включает несколько обязательных элементов:

• Рабочее колесо — создает основной поток жидкости

• Самовсасывающая камера — пространство для сепарации воздуха и жидкости

• Обратный клапан — предотвращает обратный слив жидкости после остановки

• Уплотнение вала — обеспечивает герметичность конструкции

• Корпус с спиральным отводом — направляет поток жидкости

Принцип работы по этапам

1. Первоначальный запуск
   При первом запуске насос частично заполнен жидкостью, которая создает гидравлический затвор. При вращении рабочего колеса эта жидкость начинает циркулировать, захватывая воздух из всасывающего трубопровода.

2. Фаза сепарации
   Воздушно-жидкостная смесь поступает в сепарационную камеру, где под действием центробежной силы происходит разделение: воздух направляется в напорный патрубок, а жидкость возвращается к рабочему колесу.

3. Создание вакуума
   Постепенное удаление воздуха создает разрежение во всасывающем трубопроводе, что заставляет жидкость подниматься из источника.

4. Выход на рабочий режим
   Когда весь воздух удален и установился стабильный поток жидкости, насос переходит в нормальный режим работы как обычный центробежный насос.

Основные типы самовсасывающих насосов

1. Центробежные самовсасывающие насосы

• Используют комбинацию центробежной силы и лабиринтных уплотнений

• Эффективны для чистой и слабозагрязненной воды

• Производительность до 1000 м³/ч

• Высота всасывания до 8 метров

2. Вихревые самовсасывающие насосы

• Создают вихревое движение жидкости для лучшей сепарации

• Способны работать с загрязненными жидкостями

• Меньшая производительность, но большее давление

3. Поршневые самовсасывающие насосы

• Объемного принципа действия

• Создают высокое давление

• Подходят для вязких жидкостей

4. Мембранные самовсасывающие насосы

• Работают по принципу вытеснения

• Способны перекачивать абразивные среды

• Идеальны для химически агрессивных жидкостей

Технические характеристики и параметры выбора

При выборе самовсасывающего насоса учитывают:

• Высота всасывания — обычно 6-8 метров теоретически, 5-7 метров практически

• Производительность — от 1 до 1000 м³/ч в зависимости от модели

• Напор — давление на выходе, достигает 100 метров и более

• Мощность — от 0,5 кВт для бытовых моделей до 200 кВт для промышленных

• Материал исполнения — чугун, нержавеющая сталь, полипропилен

Преимущества самовсасывающих насосов

1. Не требуют заливки жидкости перед каждым запуском

2. Способны удалять воздушные пробки самостоятельно

3. Просты в установке и обслуживании

4. Надежны в эксплуатации

5. Широкий диапазон рабочих условий

Недостатки и ограничения

1. Более низкий КПД по сравнению с обычными насосами

2. Ограниченная высота всасывания

3. Чувствительность к сухому ходу

4. Более высокая стоимость

5. Необходимость контроля уровня жидкости в корпусе

Области применения

Коммунальное хозяйство:

• Водоснабжение из колодцев и скважин

• Дренажные системы

• Пожаротушение

• Оросительные системы

Промышленность:

• Перекачка химических реагентов

• Системы охлаждения

• Моечное оборудование

• Перекачка топлива и масел

Судостроение:

• Балластные системы

• Осушение трюмов

• Противопожарные системы

Сельское хозяйство:

• Орошение полей

• Водоснабжение ферм

• Осушение земель

Монтаж и эксплуатация

Правила установки:

• Расположение как можно ближе к источнику

• Прямой и короткий всасывающий трубопровод

• Обязательная установка обратного клапана

• Защита от замерзания зимой

Эксплуатационные требования:

• Регулярная проверка уровня жидкости

• Контроль за состоянием уплотнений

• Защита от работы без жидкости

• Сезонное обслуживание

Современные разработки и инновации

Последние тенденции в развитии самовсасывающих насосов:

1. Материалы — использование композитов и нержавеющих сталей

2. Энергоэффективность — оптимизация гидравлических характеристик

3. Автоматизация — системы защиты от сухого хода

4. Модульность — блочное исполнение для легкого обслуживания

Сравнение с другими типами насосов

В отличие от погружных насосов, самовсасывающие:

• Доступны для обслуживания без извлечения из источника

• Менее чувствительны к загрязнениям

• Могут работать с переменным уровнем жидкости

По сравнению с нормально-всасывающими насосами:

• Не требуют заливки перед пуском

• Способны удалять воздух из системы

• Могут работать при частичном заполнении

Практические рекомендации по выбору самовсасывающего насоса

1. Определите требуемую высоту всасывания

2. Рассчитайте необходимую производительность

3. Учтите свойства перекачиваемой среды

4. Выберите материал исполнения

5. Определите необходимую степень автоматизации

Заключение

Самовсасывающие насосы представляют собой важный класс насосного оборудования, решающий задачи, недоступные для обычных насосов. Их способность самостоятельно удалять воздух из системы и создавать разрежение делает их незаменимыми во многих отраслях. Понимание принципов работы, особенностей конструкции и правил эксплуатации позволяет эффективно применять эти насосы для решения широкого круга задач — от бытового водоснабжения до сложных технологических процессов в промышленности.

Современные тенденции развития направлены на повышение эффективности, надежности и удобства эксплуатации самовсасывающих насосов. Внедрение новых материалов, систем автоматизации и оптимизация гидравлических характеристик продолжают расширять области их применения, делая этот тип насосов все более востребованным на рынке насосного оборудования.
