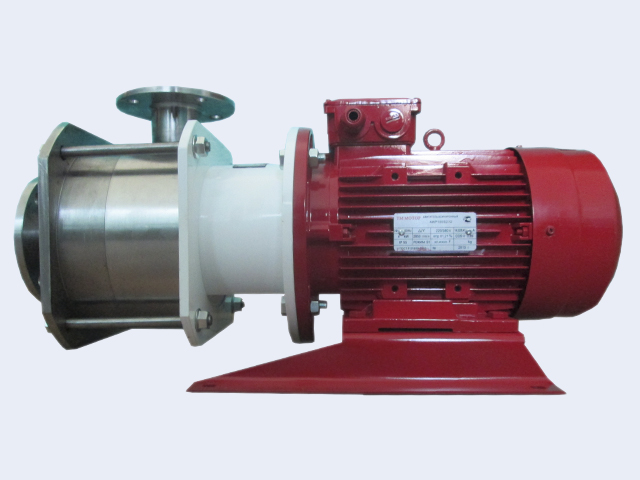

Насос СВН или ЦДН: что выбрать для откачки донных отложений и шлама из резервуаров с мазутом?

Откачка донных отложений и шлама из резервуаров с мазутом — это одна из самых сложных задач в нефтебазовом хозяйстве. В отличие от перекачки товарного мазута, где среда более-менее однородна, здесь насос сталкивается с адской смесью: застывшие углеводороды, парафины, асфальтены, смолы, механические примеси (песок, ржавчина, окалина), вода и ил. Эта масса может иметь вязкость в десятки тысяч сСт и содержать включения размером до нескольких сантиметров.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, СВН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы проведем детальный сравнительный анализ двух серий — СВН (свободно-вихревые) и ЦДН (центробежные дисковые) — и ответим на вопрос: какой насос эффективнее для откачки донных отложений и шлама из резервуаров с мазутом?

Что такое донные отложения и шлам в резервуарах с мазутом?

Прежде чем сравнивать насосы, разберемся, с чем именно придется работать.

Состав донных отложений:

• Тяжелые углеводороды. Асфальтены, смолы, парафины — они оседают на дно резервуара при хранении мазута.

• Механические примеси. Песок, глина, ржавчина, окалина, продукты коррозии стенок резервуара.

• Вода. Она тяжелее мазута и скапливается внизу, образуя слой подтоварной воды.

• Ил и грязь. Продукты разложения органики, бактериальная масса.

Свойства шлама:

• Высокая вязкость. Может достигать 10 000–50 000 сСт и более.

• Неоднородность. Смесь твердых частиц, жидкости и газа.

• Абразивность. Механические примеси действуют как абразив.

• Склонность к застыванию. При снижении температуры шлам превращается в твердую массу.

• Коррозионная активность. Содержит сернистые соединения и воду.

Требования к насосу для откачки шлама:

1. Способность перекачивать высоковязкие среды.

2. Устойчивость к абразивам.

3. Работа с неоднородными средами.

4. Высокая всасывающая способность.

5. Надежность и ремонтопригодность.

Что такое насос СВН?

СВН — это свободно-вихревой насос. Это динамический насос, относящийся к классу вихревых. Его конструкция и принцип действия принципиально отличаются от центробежных и объемных насосов.

Конструкция свободно-вихревого насоса (СВН):

• Рабочее колесо. Открытое колесо с радиальными лопатками, расположенное в камере.

• Корпус. Имеет кольцевую камеру (вихревую) и всасывающий/нагнетательный патрубки.

• Принцип работы. Жидкость поступает в камеру, подхватывается лопатками колеса, многократно циркулирует между лопатками и камерой, приобретая энергию за счет вихревого движения. В отличие от центробежного насоса, где поток движется от центра к периферии, в СВН жидкость совершает сложное вихревое движение.

Ключевые особенности СВН:

• Высокий напор при малом расходе. СВН создают напор в 3–5 раз выше, чем центробежные насосы того же размера.

• Самовсасывание. Многие модели СВН способны засасывать жидкость без предварительной заливки.

• Работа с газожидкостными смесями. СВН менее чувствительны к наличию газа, чем центробежные.

• Простота конструкции. Нет сложных прецизионных пар, как в винтовых насосах.

Преимущества СВН:

• Высокий напор при компактных размерах.

• Самовсасывание.

• Работа с загрязненными средами (до определенной степени).

• Простота и низкая стоимость.

Недостатки СВН:

• Низкий КПД. Обычно 25–45% из-за вихревого движения.

• Чувствительность к абразивам. Вихревое движение усиливает контакт частиц с рабочим колесом и корпусом.

• Ограничения по вязкости. СВН плохо работают с высоковязкими средами (выше 100–200 сСт).

• Ограничения по размеру частиц. Крупные включения заклинивают колесо.

Что такое насос ЦДН?

ЦДН — это центробежный дисковый насос. Это динамический насос, в котором вместо традиционного лопастного колеса используются гладкие диски с каналами особой формы.

Конструкция ЦДН:

• Диски. Гладкие диски с каналами, вращающиеся в корпусе.

• Корпус. Металлический корпус с осевым входом и радиальным выходом.

• Принцип работы. Жидкость увлекается за счет вязкого трения о поверхности дисков и центробежной силы, создавая ламинарный поток.

Преимущества ЦДН:

• Высокий КПД на вязких средах. 75–85%.

• Устойчивость к кавитации. Менее чувствителен к условиям всасывания.

• Простота конструкции. Меньше деталей — меньше точек отказа.

• Работа с высокими температурами. Изготавливается из металла (12Х18Н10Т).

• Самоочистка. Менее склонен к забиванию.

• Пропускная способность по твердым включениям. До 10–15 мм.

Недостатки ЦДН:

• Меньшая всасывающая способность. По сравнению с винтовыми насосами.

• Чувствительность к режиму работы. Требует точного подбора.

• Меньший опыт эксплуатации. Более новая технология.

Сравнительный анализ: СВН vs ЦДН для откачки шлама

1. Принцип действия и работа с вязкими средами

СВН (свободно-вихревой):

• Вихревой принцип плохо работает с вязкими средами.

• При вязкости выше 100–200 сСт КПД резко падает.

• Шлам с вязкостью 10 000 сСт для СВН — непреодолимая проблема.

• Вывод: СВН не подходит для откачки шлама.

ЦДН (центробежный дисковый):

• Дисковая конструкция создает ламинарный поток.

• Работает с вязкостью до 2000–5000 сСт (при подогреве).

• КПД на вязких средах — 75–85%.

• Вывод: ЦДН подходит для откачки шлама (с подогревом).

2. Устойчивость к абразивам

СВН:

• Вихревое движение усиливает контакт частиц с рабочими органами.

• Абразивные частицы быстро изнашивают колесо и камеру.

• Вывод: низкая устойчивость.

ЦДН:

• Ламинарный поток снижает ударные нагрузки.

• Частицы плавно обтекают диски.

• Вывод: средняя устойчивость.

3. Всасывающая способность

СВН:

• Самовсасывание — преимущество.

• Но при высокой вязкости всасывание затруднено.

• Вывод: средняя всасывающая способность.

ЦДН:

• Меньшая всасывающая способность, чем у винтовых.

• Требует подпора или размывки шлама.

• Вывод: средняя всасывающая способность.

4. Пропускная способность по твердым включениям

СВН:

• Максимальный размер частиц: 1–3 мм.

• Крупные частицы заклинивают колесо.

• Вывод: ограниченная пропускная способность.

ЦДН:

• Максимальный размер частиц: 10–15 мм.

• Крупные частицы проходят через каналы.

• Вывод: высокая пропускная способность.

5. Работа с высокими температурами

СВН:

• Ограничения по температуре (уплотнения, материалы).

• Вывод: ограниченная термостойкость.

ЦДН:

• Изготавливается из металла (12Х18Н10Т).

• Работает при температурах до 90–100°C и выше.

• Вывод: высокая термостойкость.

6. КПД и энергопотребление

СВН:

• КПД 25–45%.

• Высокое энергопотребление.

• Вывод: низкая эффективность.

ЦДН:

• КПД 75–85%.

• Низкое энергопотребление.

• Вывод: высокая эффективность.

Сравнительная таблица: СВН и ЦДН для откачки шлама

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для откачки шлама:

• Коррозионная стойкость. Шлам содержит сернистые соединения, воду и соли. Обычная сталь ржавеет, продукты коррозии забивают насос. 12Х18Н10Т устойчива к этим воздействиям.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах, что позволяет работать с подогретым шламом.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам.

• Ремонтопригодность. Нержавеющая сталь легко сваривается и обрабатывается.

Практические рекомендации от «Техмаш»

Когда выбирать СВН:

• Если среда чистая, без абразивов.

• Если требуется самовсасывание.

• Если требуется высокий напор при малом расходе.

• Если вязкость среды не превышает 100 сСт.

• Для откачки шлама из резервуаров с мазутом СВН не подходит.

Когда выбирать ЦДН:

• Если шлам подогрет до 80–100°C и его вязкость снижена до 500–2000 сСт.

• Если требуется перекачка больших объемов с высоким КПД.

• Если шлам содержит механические примеси (ЦДН менее чувствителен к абразивам).

• Если важна простота обслуживания и низкая стоимость ремонта.

• Если требуется работа с высокими температурами (выше 90°C).

Оптимальная схема для очистки резервуара:

1. Размывка. Шлам размывается горячей водой или растворителем с помощью гидромониторов.

2. Всасывание. Для подачи размытого шлама из резервуара к насосу используется насос ШН (высокая всасывающая способность).

3. Магистральная перекачка. Для транспортировки шлама на большие расстояния используется насос ЦДН (высокий КПД, устойчивость к нагрузкам).

Если стоит задача выбрать один насос: рекомендуем ЦДН при условии качественного подогрева и размывки шлама. Если подогрев недостаточен или всасывающая линия длинная — выбор падает на ШН.

Ремонт и модернизация насосов для шлама

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование.

Типовые проблемы насосов на шламе:

1. Износ торцевых уплотнений. Абразивные примеси и высокая температура разрушают уплотнения. Мы заменяем их на термостойкие и износостойкие варианты (карбид кремния, карбид вольфрама).

2. Закоксовывание. При остановке насоса шлам в проточной части застывает и коксуется. Мы предусматриваем дренажные отверстия и системы промывки.

3. Износ подшипников. Высокие нагрузки на вал приводят к ускоренному износу подшипников. Мы устанавливаем усиленные подшипниковые узлы.

4. Эрозия рабочего колеса. Абразивы разрушают лопатки и диски. Мы восстанавливаем геометрию или изготавливаем новые детали из 12Х18Н10Т.

5. Заклинивание. Крупные частицы могут заклинить рабочее колесо. Мы предусматриваем реверсивный режим и люки для очистки.

Наши услуги:

• Ремонт насосов СВН, ЦДН, КМ, ЦНС, ШН. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод насосов на торцевые уплотнения, установка систем обогрева корпуса, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство роторов, дисков, колес, корпусов из нержавеющей стали.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Для откачки донных отложений и шлама из резервуаров с мазутом оба типа насосов имеют право на жизнь, но эффективность зависит от конкретных условий.

СВН (свободно-вихревой) — это динамический насос вихревого типа. Он создает высокий напор при малом расходе и обладает самовсасыванием. Однако его применение для откачки шлама крайне ограничено:

• Низкий КПД (25–45%) делает перекачку больших объемов экономически невыгодной.

• Вихревое движение усиливает абразивный износ рабочего колеса и камеры.

• Ограничения по вязкости (до 100–200 сСт) не позволяют работать с густым шламом.

• Ограничения по размеру частиц (1–3 мм) приводят к заклиниванию при наличии песка и крупных включений.

СВН может рассматриваться только для вспомогательных операций: откачка размытого и отстоянного шлама с низкой вязкостью, дренаж, перекачка чистых промывочных жидкостей. Для основной задачи — удаления густых донных отложений — он не подходит.

ЦДН (центробежный дисковый) — это современное решение для перекачки вязких и загрязненных сред. Его преимущества:

• Высокий КПД (75–85%) на вязких средах.

• Устойчивость к кавитации и абразивам.

• Простота конструкции и низкая стоимость владения.

• Работа с высокими температурами (до 90–100°C и выше).

• Пропускная способность по твердым включениям до 10–15 мм.

ЦДН подходит для откачки шлама при условии качественного подогрева (до 80–100°C) и предварительной размывки отложений.

Наша рекомендация:

• Если вы проводите периодическую очистку резервуаров и можете обеспечить размывку и подогрев шлама — выбирайте ЦДН. Это обеспечит максимальную эффективность и снизит эксплуатационные расходы.

• Если шлам очень густой, всасывающая линия длинная, а подогрев недостаточен — используйте ШН (винтовой насос). Он обеспечит бесперебойную подачу даже в самых суровых условиях.

• СВН для откачки донных отложений и шлама из резервуаров с мазутом не рекомендуется — низкий КПД, чувствительность к абразивам и ограничения по вязкости делают его непригодным для этой задачи.

Оптимальная технологическая схема очистки резервуара

На практике наиболее эффективна комбинированная схема:

1. Размывка. Шлам размывается горячей водой (60–80°C) или растворителем с помощью гидромониторов. Это снижает вязкость и позволяет транспортировать отложения.

2. Всасывание. Для подачи размытого шлама из резервуара к насосу используется насос ШН — он обладает высокой всасывающей способностью и не боится вязких сред.

3. Магистральная перекачка. Для транспортировки шлама на большие расстояния (в шламонакопитель, на установку разделения) используется насос ЦДН — высокий КПД и устойчивость к абразивам.

4. Разделение. Шлам поступает на установку разделения (центрифуга, отстойник), где отделяются вода, нефтепродукты и механические примеси.

5. Утилизация. Очищенная вода возвращается в оборот, нефтепродукты — в переработку, механические примеси — на утилизацию.

Если стоит задача выбрать один насос: рекомендуем ЦДН при условии качественного подогрева и размывки шлама. Если подогрев недостаточен или всасывающая линия длинная — выбор падает на ШН.

Почему важно правильно выбрать насос

Ошибка в выборе насоса для откачки шлама приводит к:

• Частым ремонтам. Насос выходит из строя за недели вместо лет.

• Простоям. Очистка резервуара затягивается, что нарушает технологический цикл.

• Экологическим рискам. Утечки шлама загрязняют почву и воду.

• Экономическим потерям. Высокое энергопотребление и стоимость запчастей.

• Опасности для персонала. Шлам может содержать сероводород и другие токсичные компоненты.

Поэтому выбор насоса должен основываться на анализе среды (вязкость, температура, содержание абразивов, pH), гидравлическом расчете и консультации с производителем.

Преимущества компании «Техмаш»

Мы предлагаем полный цикл услуг для решения задач по откачке шлама:

• Производство насосов. КМ, ШН, СВН, ЦНС, ЦДН из нержавеющей стали 12Х18Н10Т.

• Ремонт. Восстановление любых насосов, включая импортные аналоги.

• Модернизация. Наплавка твердыми сплавами, установка систем промывки, замена материалов.

• Изготовление запчастей. Производство рабочих колес, винтов, дисков, корпусов, уплотнений.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

• Шеф-монтаж. Помощь при установке и пусконаладке на объекте.

Наши инженеры помогут:

• Проанализировать состав шлама и условия эксплуатации.

• Рассчитать гидравлику и подобрать насос.

• Разработать технологическую схему очистки резервуара.

• Обеспечить сервисное сопровождение.

Заключение

Откачка донных отложений и шлама из резервуаров с мазутом — это задача, требующая комплексного подхода. СВН (свободно-вихревые насосы) для этой цели не подходят из-за низкого КПД, чувствительности к абразивам и ограничений по вязкости. ЦДН (центробежные дисковые) — оптимальный выбор при условии подогрева и размывки шлама. ШН (винтовые) — надежное решение для самых сложных условий.

Компания «Техмаш» готова изготовить насос из нержавеющей стали 12Х18Н10Т, который прослужит вам долгие годы. Мы проведем аудит вашего объекта, проанализируем состав шлама и подберем оптимальное решение.
