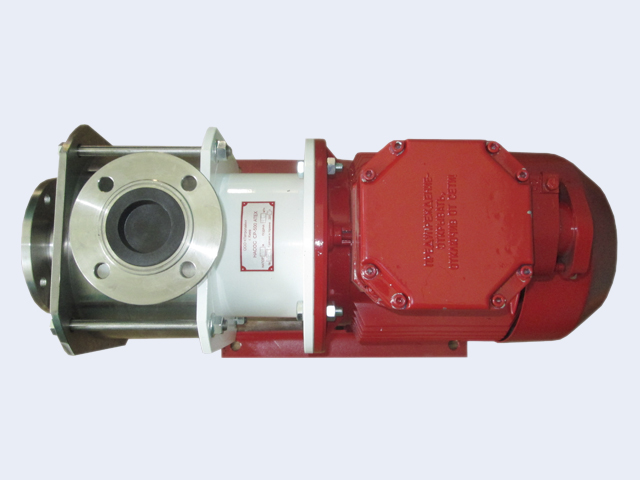

Какие секционные насосы ЦНС рекомендуются для магистральной перекачки подготовленной товарной нефти (вязкость до 60 сСт)?

Магистральная перекачка подготовленной товарной нефти — это задача, которая стоит перед каждым нефтепроводным управлением. В отличие от внутрипромысловой перекачки, где среда может быть неоднородной, магистральный транспорт требует стабильных параметров: нефть должна быть подготовлена (обезвожена, дегазирована, обессолена), а ее вязкость не должна превышать определенных значений. Вязкость до 60 сСт — это тот диапазон, в котором классические центробежные насосы, включая секционные насосы ЦНС, работают наиболее эффективно.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы подробно разберем, какие именно секционные насосы ЦНС подходят для магистральной перекачки товарной нефти с вязкостью до 60 сСт, и на какие параметры следует обращать внимание при выборе.

Что такое товарная нефть и почему вязкость до 60 сСт — это важно?

Товарная нефть — это нефть, прошедшая подготовку на промысле или нефтебазе. Она соответствует требованиям ГОСТ Р 51858-2002 (или аналогичным международным стандартам) по содержанию воды, солей, механических примесей и давлению насыщенных паров.

Вязкость до 60 сСт — это ключевой параметр, который определяет выбор насосного оборудования. При такой вязкости нефть остается текучей, но уже требует учета гидравлических потерь. Для сравнения:

• Вода: 1 сСт.

• Легкая нефть: 5–20 сСт.

• Средняя нефть: 20–60 сСт.

• Тяжелая нефть: 60–500 сСт.

• Битуминозная нефть: > 500 сСт.

При вязкости до 60 сСт центробежные насосы работают с КПД 70–85%, что делает их экономически эффективными для магистральной перекачки. Однако не все центробежные насосы одинаковы. Секционные насосы ЦНС имеют свои особенности, которые необходимо учитывать.

Что такое насос ЦНС?

ЦНС — это центробежный насос секционного типа. Его конструкция представляет собой набор последовательно соединенных ступеней (секций), каждая из которых содержит рабочее колесо и направляющий аппарат. Такая схема позволяет создавать высокий напор при относительно небольшом расходе.

Ключевые особенности ЦНС:

• Многоступенчатая конструкция. Напор создается последовательно, что позволяет достигать высоких значений (до 2000 м и более).

• Осевой вход и выход. Жидкость поступает в первую ступень, проходит через все ступени и выходит через напорный патрубок.

• Разгрузка осевой силы. Специальные устройства (гидравлическая пята, разгрузочный барабан) компенсируют осевую нагрузку на ротор.

• Высокая надежность. Секционная конструкция позволяет заменять отдельные ступени без замены всего насоса.

Область применения ЦНС:

• Магистральная перекачка нефти и нефтепродуктов.

• Системы поддержания пластового давления (ППД).

• Подача воды на высоту (в шахтах, на высотных объектах).

• Системы пожаротушения.

Критерии выбора насоса ЦНС для нефти с вязкостью до 60 сСт

При выборе насоса ЦНС для магистральной перекачки товарной нефти необходимо учитывать следующие параметры.

1. Подача и напор

Это основные характеристики, которые определяются гидравлическим расчетом трубопровода.

Подача (расход):

• Для магистральных нефтепроводов typically составляет от 500 до 10 000 м³/ч.

• Для нефтебазовых трубопроводов — от 100 до 1000 м³/ч.

Напор:

• Определяется длиной трубопровода, разностью высот и гидравлическими потерями.

• Для магистральных нефтепроводов typically составляет от 500 до 1500 м.

• Для нефтебазовых трубопроводов — от 50 до 300 м.

Важно: при вязкости до 60 сСт гидравлические потери в трубопроводе возрастают на 10–20% по сравнению с водой. Это необходимо учитывать при расчете.

2. Количество ступеней

ЦНС — это многоступенчатый насос. Количество ступеней определяет создаваемый напор.

Рекомендации:

• Для напора до 300 м — 3–5 ступеней.

• Для напора 300–800 м — 5–10 ступеней.

• Для напора 800–1500 м — 10–15 ступеней.

• Для напора выше 1500 м — 15+ ступеней.

Важно: чем больше ступеней, тем сложнее конструкция и выше стоимость. При этом КПД может снижаться из-за потерь на трение в направляющих аппаратах.

3. Частота вращения

Частота вращения ротора определяет скорость потока и создаваемый напор.

Варианты:

• Синхронная частота (3000 об/мин для 50 Гц). Обеспечивает высокий напор при компактных размерах, но требует высокой степени очистки нефти и качественных подшипников.

• Пониженная частота (1500 об/мин). Меньше износ, меньше вибрация, но требуется больше ступеней для достижения того же напора.

Рекомендация: для нефти с вязкостью до 60 сСт оптимальна частота 1500–3000 об/мин в зависимости от требуемого напора. При вязкости ближе к 60 сСт предпочтительнее 1500 об/мин для снижения гидравлических потерь.

4. Материалы проточной части

Это критически важный параметр. Нефть, даже подготовленная, содержит сернистые соединения, воду и механические примеси.

Рекомендуемые материалы:

• Нержавеющая сталь 12Х18Н10Т. Устойчива к коррозии, термостойка, долговечна. Это стандарт компании «Техмаш».

• Углеродистая сталь. Дешевле, но подвержена коррозии. Требует защитных покрытий.

• Легированные стали. Для особо агрессивных сред.

Почему 12Х18Н10Т:

• Коррозионная стойкость к сернистым соединениям.

• Термостойкость (до 600°C).

• Долговечность (срок службы в 2–3 раза выше, чем у углеродистой стали).

• Отсутствие реакции с углеводородами.

5. Тип уплотнений

Уплотнения предотвращают утечку нефти и попадание воздуха в насос.

Варианты:

• Сальниковые уплотнения. Дешевле, но требуют постоянного обслуживания и допускают утечки.

• Торцевые уплотнения. Дороже, но обеспечивают нулевую утечку и долговечность.

• Двойные торцевые уплотнения (по API 682). Для особо опасных сред.

Рекомендация: для магистральной перекачки нефти используйте торцевые уплотнения. Они обеспечивают герметичность и снижают потери продукта.

6. Подшипниковые узлы

Подшипники воспринимают радиальные и осевые нагрузки от ротора.

Варианты:

• Подшипники качения. Проще в обслуживании, но имеют ограничения по нагрузке и скорости.

• Подшипники скольжения. Выдерживают высокие нагрузки и скорости, но требуют системы смазки.

Рекомендация: для магистральных насосов используйте подшипники скольжения с принудительной смазкой. Они надежнее и долговечнее.

7. Система разгрузки осевой силы

В многоступенчатых насосах возникает осевая сила, которая действует на ротор. Для ее компенсации используются:

• Гидравлическая пята. Автоматически регулирует зазор.

• Разгрузочный барабан. Снижает осевую нагрузку.

• Радиально-осевые подшипники. Воспринимают остаточную нагрузку.

Рекомендация: для насосов с напором выше 500 м обязательна система разгрузки осевой силы.

Рекомендуемые модели ЦНС от «Техмаш»

Компания «Техмаш» производит насосы ЦНС, адаптированные для перекачки товарной нефти с вязкостью до 60 сСт. Мы предлагаем следующие решения.

ЦНС 180-500

Характеристики:

• Подача: 180 м³/ч.

• Напор: 500 м.

• Количество ступеней: 5.

• Частота вращения: 3000 об/мин.

• Материал: 12Х18Н10Т.

• Уплотнения: торцевые.

Применение: нефтебазовые трубопроводы, перекачка нефти на небольшие расстояния.

ЦНС 300-800

Характеристики:

• Подача: 300 м³/ч.

• Напор: 800 м.

• Количество ступеней: 8.

• Частота вращения: 3000 об/мин.

• Материал: 12Х18Н10Т.

• Уплотнения: двойные торцевые.

Применение: магистральные нефтепроводы средней протяженности.

ЦНС 500-1200

Характеристики:

• Подача: 500 м³/ч.

• Напор: 1200 м.

• Количество ступеней: 12.

• Частота вращения: 3000 об/мин.

• Материал: 12Х18Н10Т.

• Уплотнения: двойные торцевые.

• Система разгрузки: гидравлическая пята.

Применение: магистральные нефтепроводы большой протяженности.

ЦНС 1000-1500

Характеристики:

• Подача: 1000 м³/ч.

• Напор: 1500 м.

• Количество ступеней: 15.

• Частота вращения: 1500 об/мин (для снижения износа).

• Материал: 12Х18Н10Т.

• Уплотнения: двойные торцевые.

• Система разгрузки: гидравлическая пята + разгрузочный барабан.

Применение: крупные магистральные нефтепроводы.

Сравнительная таблица рекомендуемых моделей

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для перекачки нефти:

• Коррозионная стойкость. Нефть содержит сернистые соединения и воду. Обычная сталь ржавеет, продукты коррозии забивают насос. 12Х18Н10Т устойчива к этим воздействиям.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы. Срок службы увеличивается в 2–3 раза.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам.

• Ремонтопригодность. Нержавеющая сталь легко сваривается и обрабатывается.

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации для магистральной перекачки товарной нефти с вязкостью до 60 сСт.

При выборе насоса ЦНС:

1. Проведите гидравлический расчет. Определите требуемую подачу и напор с учетом вязкости нефти.

2. Выберите количество ступеней. Оптимально — минимально необходимое для требуемого напора.

3. Определите частоту вращения. Для вязкости ближе к 60 сСт предпочтительнее 1500 об/мин.

4. Выберите материалы. 12Х18Н10Т — оптимальный выбор для нефти.

5. Выберите уплотнения. Торцевые или двойные торцевые для герметичности.

6. Предусмотрите систему разгрузки осевой силы. Обязательна для напора выше 500 м.

7. Обеспечьте качественную фильтрацию. Механические примеси ускоряют износ.

При эксплуатации:

1. Контролируйте вязкость нефти. При превышении 60 сСт КПД падает, износ растет.

2. Следите за температурой. Подогрев нефти снижает вязкость, но может вызвать коксование.

3. Регулярно проверяйте уплотнения. Утечки нефти опасны и экономически невыгодны.

4. Проводите вибродиагностику. Вибрация — признак износа подшипников или кавитации.

5. Соблюдайте регламент ТО. Регулярная замена масла, проверка зазоров, балансировка ротора.

Ремонт и модернизация насосов ЦНС

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что насосы ЦНС на нефти требуют особого внимания.

Типовые проблемы насосов ЦНС на нефти:

1. Износ торцевых уплотнений. Сернистые соединения и механические примеси разрушают уплотнения. Мы заменяем их на стойкие к углеводородам (карбид кремния, фторкаучук).

2. Эрозия рабочих колес. Абразивы разрушают лопатки. Мы восстанавливаем геометрию или изготавливаем новые детали из 12Х18Н10Т.

3. Износ подшипников. Высокие нагрузки на вал приводят к ускоренному износу. Мы устанавливаем усиленные подшипниковые узлы.

4. Отложения смол. Нефть может содержать смолы, которые откладываются на горячих поверхностях. Мы предусматриваем системы промывки.

5. Разбалансировка ротора. Износ ступеней приводит к вибрации. Мы проводим динамическую балансировку.

Наши услуги:

• Ремонт насосов ЦНС, КМ, ШН, ЦДН. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод насосов на торцевые уплотнения, установка систем защиты от сухого хода, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство рабочих колес, направляющих аппаратов, корпусов из нержавеющей стали.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Для магистральной перекачки подготовленной товарной нефти с вязкостью до 60 сСт секционные насосы ЦНС являются оптимальным выбором. Они обеспечивают:

1. Высокий напор. До 1500 м и более.

2. Стабильную подачу. До 10 000 м³/ч.

3. Высокий КПД. 70–85% при вязкости до 60 сСт.

4. Надежность. Многоступенчатая конструкция проверена десятилетиями эксплуатации.

5. Ремонтопригодность. Замена отдельных ступеней без замены всего насоса.

Наша рекомендация:

• Для нефтебазовых трубопроводов — ЦНС 180-500 или ЦНС 300-800.

• Для магистральных нефтепроводов — ЦНС 500-1200.

• Для крупных магистралей — ЦНС 1000-1500.

Все насосы изготавливаются из нержавеющей стали 12Х18Н10Т, что гарантирует долговечность и коррозионную стойкость. Компания «Техмаш» готова провести аудит вашего объекта, рассчитать гидравлику и подобрать оптимальное решение.
