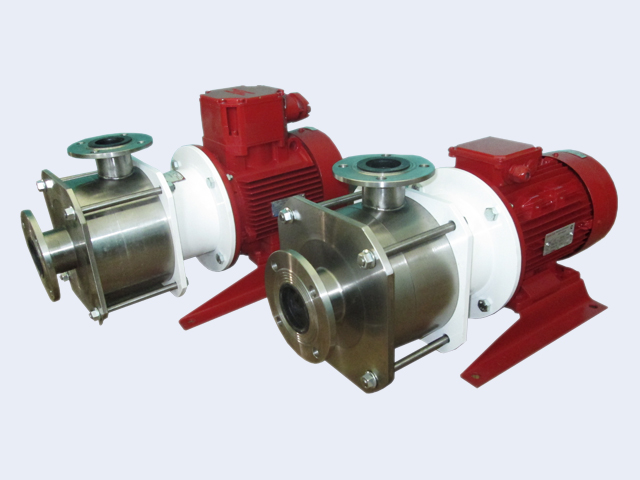

В чем отличие насоса ЦНСк от обычного ЦНС при работе с кислотосодержащими стоками нефтебаз?

Кислотосодержащие стоки нефтебаз — это одна из самых агрессивных и сложных сред, с которыми приходится иметь дело насосному оборудованию. В отличие от товарной нефти или мазута, где основная проблема — вязкость и абразивы, здесь на первый план выходит химическая коррозия. Стоки могут содержать серную кислоту, сероводород, нафтеновые кислоты, хлориды, а также механические примеси и углеводороды. В таких условиях стандартный насос ЦНС быстро выходит из строя, и на смену ему приходит специальная модификация — кислотостойкие насосы ЦНСк.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС, ЦНСк и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы подробно разберем, чем отличается насос ЦНСк от обычного ЦНС при работе с кислотосодержащими стоками нефтебаз, и почему выбор правильной модификации критически важен для долговечности и безопасности оборудования.

Что такое кислотосодержащие стоки нефтебаз?

Прежде чем перейти к сравнению насосов, разберемся, с чем именно придется работать.

Источники кислотосодержащих стоков на нефтебазе:

• Промывочные воды. Образуются при промывке резервуаров, трубопроводов и оборудования.

• Подтоварная вода. Скапливается в резервуарах при хранении нефти и нефтепродуктов.

• Ливневые стоки. Дождевая вода, загрязненная нефтепродуктами и кислотами.

• Утечки и проливы. Аварийные ситуации, связанные с разливом кислот и нефтепродуктов.

• Технологические стоки. Образуются при очистке нефти от сернистых соединений.

Состав кислотосодержащих стоков:

• Серная кислота (H₂SO₄). Образуется при окислении сернистых соединений.

• Сероводород (H₂S). Токсичный газ, растворенный в воде.

• Нафтеновые кислоты. Органические кислоты, содержащиеся в нефти.

• Хлориды (Cl⁻). Из солей, содержащихся в нефти и воде.

• Механические примеси. Песок, ржавчина, ил.

• Углеводороды. Остатки нефти и нефтепродуктов.

pH стоков: может варьироваться от 2 до 6 (кислая среда).

Требования к насосу для кислотосодержащих стоков:

1. Коррозионная стойкость. Материалы должны выдерживать контакт с кислотами.

2. Герметичность. Утечки кислот опасны для персонала и окружающей среды.

3. Устойчивость к абразивам. Механические примеси ускоряют износ.

4. Надежность. Стоки перекачиваются непрерывно или периодически, но всегда требуют стабильной работы.

5. Ремонтопригодность. Условия работы экстремальные, насос должен быть прост в обслуживании.

Что такое насос ЦНС?

ЦНС — это центробежный насос секционного типа. Его конструкция представляет собой набор последовательно соединенных ступеней (секций), каждая из которых содержит рабочее колесо и направляющий аппарат. Такая схема позволяет создавать высокий напор при относительно небольшом расходе.

Ключевые особенности стандартного ЦНС:

• Многоступенчатая конструкция. Напор создается последовательно.

• Осевой вход и выход. Жидкость поступает в первую ступень, проходит через все ступени и выходит через напорный патрубок.

• Разгрузка осевой силы. Специальные устройства (гидравлическая пята, разгрузочный барабан) компенсируют осевую нагрузку на ротор.

• Стандартные материалы. Обычно углеродистая сталь или легированные стали.

• Стандартные уплотнения. Сальниковые или торцевые уплотнения из стандартных материалов.

Область применения стандартного ЦНС:

• Перекачка воды и маловязких жидкостей.

• Системы пожаротушения.

• Системы поддержания пластового давления (ППД).

• Перекачка нефти и нефтепродуктов с низкой коррозионной активностью.

Что такое насос ЦНСк?

ЦНСк — это специальная модификация насоса ЦНС, предназначенная для работы с кислотосодержащими и агрессивными средами. Буква «к» в обозначении означает «кислотостойкий» или «коррозионностойкий».

Ключевые отличия ЦНСк от стандартного ЦНС:

1. Материалы проточной части. Вместо углеродистой стали используются коррозионностойкие материалы (нержавеющая сталь 12Х18Н10Т, специальные сплавы).

2. Уплотнения. Применяются торцевые уплотнения из химически стойких материалов (карбид кремния, фторкаучук, PTFE).

3. Конструктивные особенности. Увеличенные зазоры, дренажные отверстия, специальные покрытия.

4. Исполнение электродвигателя. Взрывозащищенное и коррозионностойкое исполнение.

5. Системы промывки и нейтрализации. Для удаления остатков кислот после остановки.

Детальное сравнение: ЦНС vs ЦНСк

1. Материалы проточной части

Это главное отличие. Стандартный ЦНС изготавливается из углеродистой стали (например, Ст20) или легированных сталей. Эти материалы дешевы, но не устойчивы к кислотам.

Что происходит со стандартным ЦНС в кислой среде:

• Углеродистая сталь реагирует с кислотой, образуя соли и водород.

• Поверхность металла разрушается, появляются раковины и свищи.

• Продукты коррозии загрязняют стоки и забивают проточную часть.

• Срок службы насоса сокращается с 5–10 лет до 6–12 месяцев.

Решение в ЦНСк:

• Корпус и проточная часть изготавливаются из нержавеющей стали 12Х18Н10Т (аналог AISI 304).

• 12Х18Н10Т содержит 18% хрома и 10% никеля, что обеспечивает высокую коррозионную стойкость.

• Сталь устойчива к серной, соляной, азотной и органическим кислотам.

• Срок службы увеличивается до 10–15 лет.

Сравнение материалов:

2. Уплотнения

Уплотнения предотвращают утечку перекачиваемой среды и попадание воздуха в насос. В стандартном ЦНС используются сальниковые или торцевые уплотнения из стандартных материалов.

Проблема стандартных уплотнений в кислой среде:

• Резиновые уплотнения разрушаются под действием кислот.

• Сальниковая набивка быстро изнашивается и требует постоянного обслуживания.

• Утечки кислот опасны для персонала и окружающей среды.

Решение в ЦНСк:

• Применяются торцевые уплотнения из химически стойких материалов:

  • Карбид кремния (SiC). Устойчив к кислотам, абразивам, высоким температурам.

  • Карбид вольфрама (WC). Высокая износостойкость.

  • Фторкаучук (FKM/Viton). Устойчив к кислотам и углеводородам.

  • PTFE (тефлон). Инертен к большинству химических веществ.

• Возможно применение двойных торцевых уплотнений (по API 682) с системой промывки.

Сравнение уплотнений:

3. Конструктивные особенности

ЦНСк имеет ряд конструктивных отличий, которые повышают его надежность при работе с кислотами.

Отличия:

1. Увеличенные зазоры. В ЦНСк зазоры между рабочим колесом и корпусом увеличены, чтобы компенсировать тепловые расширения и избежать заклинивания при отложениях солей.

2. Дренажные отверстия. Предусмотрены отверстия для слива остатков кислоты после остановки насоса. Это предотвращает коррозию в период простоя.

3. Специальные покрытия. Некоторые детали могут иметь защитные покрытия (например, эпоксидные или PTFE) для дополнительной защиты.

4. Разгрузка осевой силы. В ЦНСк используется более надежная система разгрузки (гидравлическая пята с защитой от коррозии).

5. Корпус. Корпус ЦНСк имеет усиленную конструкцию и специальные патрубки для промывки.

4. Электродвигатель

Электродвигатель насоса также должен соответствовать условиям работы с кислотами.

Требования к электродвигателю ЦНСк:

• Взрывозащищенное исполнение. Кислотосодержащие стоки могут выделять взрывоопасные газы (сероводород).

• Коррозионностойкий корпус. Защита от атмосферной коррозии и паров кислот.

• Класс изоляции H. Для работы при повышенных температурах.

• Система охлаждения. Защита от перегрева в агрессивной среде.

5. Системы промывки и нейтрализации

ЦНСк часто комплектуется системами промывки и нейтрализации, которые удаляют остатки кислот после остановки насоса.

Зачем это нужно:

• Кислота, оставшаяся в проточной части, продолжает разрушать металл.

• При остановке насоса кислота может кристаллизоваться, образуя соли, которые забивают зазоры.

• Промывка нейтрализующим раствором (щелочь) продлевает срок службы насоса.

Варианты систем:

• Ручная промывка. Оператор подает воду или щелочь в насос после остановки.

• Автоматическая промывка. Система автоматически промывает насос при остановке.

• Проточная промывка. Непрерывная подача чистой воды в уплотнения для защиты от кислот.

Сравнительная таблица: ЦНС и ЦНСк

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для кислотосодержащих стоков:

• Коррозионная стойкость. 12Х18Н10Т устойчива к серной, соляной, азотной, фосфорной и органическим кислотам. Это подтверждено многолетней практикой.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах (до 600°C).

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы. Срок службы увеличивается в 5–10 раз.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к большинству агрессивных сред.

• Ремонтопригодность. Нержавеющая сталь легко сваривается и обрабатывается.

Ограничения 12Х18Н10Т:

• Не рекомендуется для работы с соляной кислотой высокой концентрации.

• Не рекомендуется для работы с плавиковой кислотой.

• Для особо агрессивных сред (например, хлорная кислота) требуются специальные сплавы (хастеллой, титан).

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации для работы с кислотосодержащими стоками нефтебаз.

При выборе насоса:

1. Проанализируйте состав стоков. Определите pH, концентрацию кислот, наличие абразивов и углеводородов.

2. Выберите материал. Для большинства стоков нефтебаз подходит 12Х18Н10Т. Для особо агрессивных сред — специальные сплавы.

3. Выберите уплотнения. Торцевые уплотнения из SiC/FKM — оптимальный выбор.

4. Предусмотрите систему промывки. Это продлит срок службы насоса.

5. Выберите электродвигатель. Взрывозащищенное и коррозионностойкое исполнение обязательно.

6. Обеспечьте резервирование. Установите два насоса (рабочий и резервный) для бесперебойной работы.

При эксплуатации:

1. Контролируйте pH стоков. При снижении pH ниже 2 требуется нейтрализация.

2. Промывайте насос после остановки. Удаляйте остатки кислот.

3. Следите за уплотнениями. Утечки кислот опасны и требуют немедленного устранения.

4. Проводите вибродиагностику. Вибрация — признак износа подшипников или кавитации.

5. Соблюдайте регламент ТО. Регулярная замена масла, проверка зазоров, балансировка ротора.

Ремонт и модернизация насосов для кислотосодержащих стоков

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что насосы на кислотосодержащих стоках требуют особого внимания.

Типовые проблемы насосов на кислотосодержащих стоках:

1. Коррозионное разрушение. Кислоты разрушают металл, образуя раковины и свищи. Мы восстанавливаем геометрию или изготавливаем новые детали из 12Х18Н10Т.

2. Разрушение уплотнений. Кислоты и абразивы разрушают резину и стандартные торцевые уплотнения. Мы заменяем их на стойкие к химии материалы.

3. Отложения солей. При нейтрализации кислот образуются соли, которые забивают зазоры. Мы предусматриваем дренажные отверстия и системы промывки.

4. Износ подшипников. Вибрация и кавитация ускоряют износ. Мы устанавливаем усиленные подшипниковые узлы.

5. Коррозия электродвигателя. Пары кислот разрушают обмотки и корпус. Мы устанавливаем взрывозащищенные и коррозионностойкие двигатели.

Наши услуги:

• Ремонт насосов ЦНСк, ЦНС, КМ, ШН, ЦДН. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод стандартных ЦНС в исполнение ЦНСк (замена материалов, уплотнений, установка систем промывки).

• Изготовление запчастей. Производство рабочих колес, направляющих аппаратов, корпусов из нержавеющей стали 12Х18Н10Т.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Насос ЦНСк имеет ряд принципиальных отличий от стандартного ЦНС, которые делают его незаменимым при работе с кислотосодержащими стоками нефтебаз:

1. Материалы. 12Х18Н10Т вместо углеродистой стали — коррозионная стойкость выше в 5–10 раз.

2. Уплотнения. Торцевые уплотнения из SiC/FKM вместо стандартных — герметичность и долговечность.

3. Конструкция. Увеличенные зазоры, дренажные отверстия, системы промывки — защита от отложений и коррозии.

4. Электродвигатель. Взрывозащищенное и коррозионностойкое исполнение — безопасность.

5. Срок службы. 10–15 лет вместо 6–12 месяцев — экономическая эффективность.

Наша рекомендация: для перекачки кислотосодержащих стоков нефтебаз используйте только насосы ЦНСк. Применение стандартного ЦНС приведет к быстрому выходу из строя, частым ремонтам и опасности для персонала и окружающей среды.

Компания «Техмаш» готова изготовить насос ЦНСк из нержавеющей стали 12Х18Н10Т, который прослужит вам долгие годы. Мы проведем аудит вашего объекта, проанализируем состав стоков и подберем оптимальное решение.
