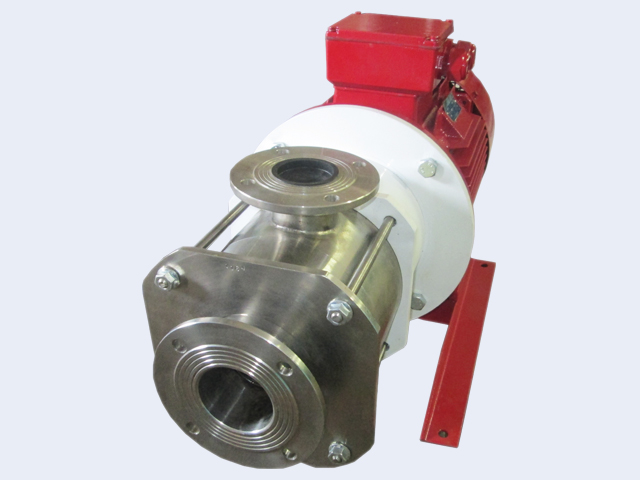

Можно ли насосом КМ качать эмульсию "вода-нефть" с высоким содержанием сероводорода (H2S)?

Вопрос, вынесенный в заголовок, звучит на многих нефтебазах, промыслах и перерабатывающих предприятиях. Водонефтяная эмульсия — это сложная многофазная система, а наличие сероводорода (H₂S) превращает ее в одну из самых агрессивных и опасных сред для насосного оборудования. Сероводород токсичен, взрывоопасен и вызывает интенсивную коррозию металлов, включая сероводородное растрескивание под напряжением (SSC) и водородное охрупчивание.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы дадим развернутый ответ на вопрос: можно ли насосом КМ качать эмульсию «вода-нефть» с высоким содержанием H₂S? И если да, то при каких условиях?

Что такое насос КМ?

КМ — это консольный моноблочный центробежный насос. Его конструкция предполагает крепление рабочего колеса непосредственно на вал электродвигателя, что исключает необходимость в муфте, раме и центровке. Это делает КМ компактным, простым и ремонтопригодным.

Ключевые особенности КМ:

• Моноблочная конструкция. Рабочее колесо на валу двигателя.

• Осевой вход, радиальный выход. Классическая схема центробежного насоса.

• Одноступенчатый. Одно рабочее колесо.

• Простота обслуживания. Замена торцевого уплотнения и подшипников занимает минимум времени.

• Область применения. Перекачка воды, нефтепродуктов, химических жидкостей с низкой вязкостью.

Ограничения стандартного КМ:

• Чувствительность к кавитации.

• Ограничения по вязкости (обычно до 100–150 сСт).

• Стандартные материалы (углеродистая сталь) нестойки к H₂S.

• Стандартные уплотнения не рассчитаны на токсичные среды.

Что такое эмульсия «вода-нефть» с высоким содержанием H₂S?

Прежде чем говорить о возможности перекачки, разберемся, с чем именно придется работать.

Водонефтяная эмульсия — это смесь воды и нефти, стабилизированная природными эмульгаторами (асфальтены, смолы, парафины, механические примеси). Эмульсия может быть:

• Прямой («нефть в воде») — капли нефти в водной среде.

• Обратной («вода в нефти») — капли воды в нефтяной среде. Наиболее распространена на промыслах.

Свойства эмульсии:

• Вязкость. Может варьироваться от 50 до 500 сСт и более, в зависимости от содержания воды и эмульгаторов.

• Плотность. Близка к плотности воды или нефти.

• Стабильность. Эмульсия может быть устойчивой и не разделяться в течение длительного времени.

• Абразивность. Механические примеси (песок, глина, ржавчина) действуют как абразив.

Сероводород (H₂S) — ключевой фактор опасности:

• Токсичность. H₂S — смертельно опасный газ. Предельно допустимая концентрация в рабочей зоне — 10 мг/м³.

• Взрывоопасность. H₂S образует взрывоопасные смеси с воздухом.

• Коррозионная активность. H₂S вызывает:

  • Сероводородное растрескивание под напряжением (SSC). Хрупкое разрушение металла под действием напряжений и H₂S.

  • Водородное охрупчивание. Проникновение водорода в металл, приводящее к потере пластичности.

  • Общую коррозию. H₂S реагирует с железом, образуя сульфид железа (FeS).

  • Питтинговую коррозию. Локальные поражения металла.

Высокое содержание H₂S означает концентрацию в газовой фазе выше 10% (или парциальное давление H₂S выше 0,1 МПа). Это соответствует требованиям NACE MR0175/ISO 15156 к материалам для нефтегазовой промышленности.

Можно ли качать такую эмульсию насосом КМ?

Краткий ответ: Стандартный насос КМ из углеродистой стали с обычными уплотнениями — категорически нет. Это опасно и приведет к быстрому выходу насоса из строя.

Развернутый ответ: Модернизированный насос КМ из нержавеющей стали 12Х18Н10Т с двойными торцевыми уплотнениями и взрывозащищенным двигателем — да, но с ограничениями и при соблюдении ряда условий.

Рассмотрим подробно каждый аспект.

1. Материалы: углеродистая сталь и 12Х18Н10Т

Проблема углеродистой стали:

• H₂S реагирует с железом: Fe + H₂S → FeS + H₂.

• Образуется сульфид железа (FeS) — рыхлый, пористый слой, который не защищает металл.

• Водород проникает в сталь, вызывая охрупчивание.

• Под напряжением (от вращения ротора, давления) металл растрескивается.

• Срок службы насоса из углеродистой стали в среде с H₂S — от нескольких недель до нескольких месяцев.

Решение: 12Х18Н10Т

• Нержавеющая сталь 12Х18Н10Т содержит 18% хрома и 10% никеля.

• Хром образует плотную оксидную пленку (Cr₂O₃), которая защищает металл от коррозии.

• Никель стабилизирует аустенитную структуру, повышая пластичность и вязкость.

• Важно: 12Х18Н10Т (AISI 304) имеет ограничения по H₂S. При высоких парциальных давлениях H₂S и наличии хлоридов возможна питтинговая коррозия и SSC.

• Рекомендация: для сред с высоким содержанием H₂S и хлоридов предпочтительнее использовать более легированные стали (AISI 316L, дуплексные стали) или сплавы (инконель, хастеллой). Однако 12Х18Н10Т может быть допустима при умеренных концентрациях H₂S и отсутствии хлоридов.

Сравнение стойкости материалов к H₂S:

2. Уплотнения: критически важный элемент

Уплотнения предотвращают утечку токсичной эмульсии и попадание воздуха в насос.

Проблема стандартных уплотнений:

• Сальниковая набивка пропускает пары H₂S, что смертельно опасно.

• Стандартные торцевые уплотнения из резины разрушаются под действием H₂S и углеводородов.

• Утечки эмульсии загрязняют окружающую среду и создают опасность для персонала.

Решение для КМ:

• Двойные торцевые уплотнения (по API 682). Обеспечивают нулевую утечку. Между уплотнениями подается буферная жидкость (например, масло), которая создает барьер.

• Материалы уплотнений:

  • Карбид кремния (SiC). Устойчив к H₂S, абразивам, высоким температурам.

  • Карбид вольфрама (WC). Высокая износостойкость.

  • Фторкаучук (FKM/Viton). Устойчив к H₂S и углеводородам.

  • PTFE (тефлон). Инертен к большинству химических веществ.

• Система промывки. Подача чистой жидкости в уплотнения для удаления H₂S и абразивов.

Важно: даже с двойными уплотнениями необходим контроль утечек. Установите датчики H₂S в помещении насосной.

3. Кавитация и эмульсия

Эмульсия «вода-нефть» — это двухфазная среда. При перекачке центробежным насосом возможна кавитация.

Проблемы:

• Высокая вязкость эмульсии снижает всасывающую способность насоса.

• Пузырьки газа (в том числе H₂S) выделяются из эмульсии при снижении давления.

• Кавитация разрушает рабочее колесо и корпус.

Решение:

• Обеспечить подпор на входе. Установите насос ниже уровня резервуара или используйте подкачивающий насос.

• Увеличить диаметр всасывающего трубопровода. Снизить скорость потока.

• Установить газоотделитель. Удалить свободный газ перед насосом.

• Выбрать насос с низким NPSHr. КМ с увеличенным всасывающим патрубком.

4. Взрывозащищенный электродвигатель

H₂S взрывоопасен. Электродвигатель должен соответствовать требованиям взрывозащиты.

Требования:

• Взрывозащищенное исполнение. Например, 1ExdIIBT4 или выше.

• Коррозионностойкий корпус. Защита от атмосферной коррозии и паров H₂S.

• Класс изоляции H. Для работы при повышенных температурах.

• Система охлаждения. Защита от перегрева.

5. Конструктивные особенности КМ для работы с H₂S

Модернизация КМ для работы с эмульсией и H₂S:

1. Замена материалов. Корпус и проточная часть из 12Х18Н10Т.

2. Двойные торцевые уплотнения. С системой промывки.

3. Увеличенные зазоры. Для предотвращения заклинивания при отложениях солей и сульфидов.

4. Дренажные отверстия. Для слива остатков эмульсии после остановки.

5. Система промывки. Для удаления H₂S и абразивов.

6. Взрывозащищенный двигатель.

7. Датчики H₂S. Для контроля утечек.

Сравнительная таблица: стандартный КМ и модернизированный КМ для H₂S

Альтернативы: что еще предлагает «Техмаш»?

Если условия эксплуатации слишком жесткие для КМ, мы рекомендуем рассмотреть другие серии.

1. Насосы ЦДН (центробежные дисковые)

Преимущества для эмульсии с H₂S:

• Меньше кавитации — дисковая конструкция создает ламинарный поток.

• Проще конструкция — меньше деталей, меньше уплотнений.

• Устойчивость к абразивам — менее чувствителен к механическим примесям.

• Возможность изготовления из специальных сплавов.

Ограничения:

• Меньшая всасывающая способность.

• Требует точного подбора.

2. Насосы ШН (винтовые)

Преимущества для эмульсии с H₂S:

• Высокая всасывающая способность — справляется с вязкой эмульсией.

• Бережное отношение к среде — не эмульгирует дополнительно.

• Стабильная подача.

Ограничения:

• Чувствительность к абразивам.

• Ограничения по температуре для резиновых статоров.

3. Насосы ЦНС (секционные)

Преимущества для эмульсии с H₂S:

• Высокий напор.

• Надежность.

Ограничения:

• Чувствительность к кавитации.

• Сложность конструкции.

Практические рекомендации от «Техмаш»

Наш опыт производства и ремонта насосного оборудования позволяет сформулировать четкие рекомендации.

Если вы хотите использовать КМ для эмульсии с H₂S:

1. Проведите анализ среды. Определите концентрацию H₂S, наличие хлоридов, вязкость, содержание механических примесей.

2. Выберите материалы. 12Х18Н10Т — минимальный стандарт. Для высоких концентраций H₂S и хлоридов — 316L или дуплекс.

3. Установите двойные торцевые уплотнения. С системой промывки.

4. Обеспечьте подпор на входе. Для предотвращения кавитации.

5. Установите взрывозащищенный двигатель.

6. Предусмотрите датчики H₂S. Для контроля утечек.

7. Обеспечьте вентиляцию. Помещение насосной должно быть оборудовано приточно-вытяжной вентиляцией.

8. Разработайте план действий в аварийной ситуации. Утечка H₂S смертельно опасна.

При эксплуатации:

1. Контролируйте концентрацию H₂S. Регулярно проверяйте воздух в рабочей зоне.

2. Промывайте насос после остановки. Удаляйте остатки эмульсии и H₂S.

3. Следите за уплотнениями. Утечки недопустимы.

4. Проводите вибродиагностику. Вибрация — признак износа или кавитации.

5. Соблюдайте регламент ТО. Регулярная замена масла, проверка зазоров, балансировка ротора.

Ремонт и модернизация насосов для сред с H₂S

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование. Мы знаем, что насосы на средах с H₂S требуют особого внимания.

Типовые проблемы насосов на средах с H₂S:

1. Сероводородное растрескивание. Хрупкое разрушение металла. Мы заменяем детали на стойкие к SSC материалы.

2. Водородное охрупчивание. Потеря пластичности. Мы используем стали с низким содержанием водорода и специальной термообработкой.

3. Питтинговая коррозия. Локальные поражения. Мы наносим защитные покрытия или заменяем материалы.

4. Разрушение уплотнений. H₂S разрушает резину. Мы заменяем их на FKM или PTFE.

5. Отложения сульфидов. FeS забивает зазоры. Мы предусматриваем дренажные отверстия и системы промывки.

Наши услуги:

• Ремонт насосов КМ, ЦНС, ШН, ЦДН. Восстановление геометрии, замена уплотнений, балансировка роторов.

• Модернизация. Перевод стандартных насосов в исполнение для сред с H₂S (замена материалов, уплотнений, установка систем промывки).

• Изготовление запчастей. Производство рабочих колес, корпусов, уплотнений из нержавеющей стали 12Х18Н10Т и специальных сплавов.

• Аудит насосного парка. Оценка состояния оборудования и рекомендации по замене.

Вердикт компании «Техмаш»

Можно ли насосом КМ качать эмульсию «вода-нефть» с высоким содержанием H₂S?

Ответ: Да, но только при соблюдении следующих условий:

1. Модернизация насоса. Замена материалов на 12Х18Н10Т (или более стойкие), установка двойных торцевых уплотнений, увеличенные зазоры, дренажные отверстия.

2. Взрывозащищенный двигатель. Соответствие требованиям для взрывоопасных зон.

3. Система промывки. Для удаления H₂S и абразивов.

4. Подпор на входе. Для предотвращения кавитации.

5. Контроль H₂S. Датчики, вентиляция, план действий в аварийной ситуации.

Однако: для сред с высоким содержанием H₂S (парциальное давление > 0,1 МПа) и наличием хлоридов мы рекомендуем рассмотреть ЦДН или ШН с изготовлением из специальных сплавов (316L, дуплекс, инконель). Это обеспечит большую надежность и безопасность.

Наша рекомендация: перед принятием решения проведите анализ среды и проконсультируйтесь с нашими инженерами. Компания «Техмаш» готова изготовить насос из нержавеющей стали 12Х18Н10Т или специальных сплавов, который прослужит вам долгие годы.
