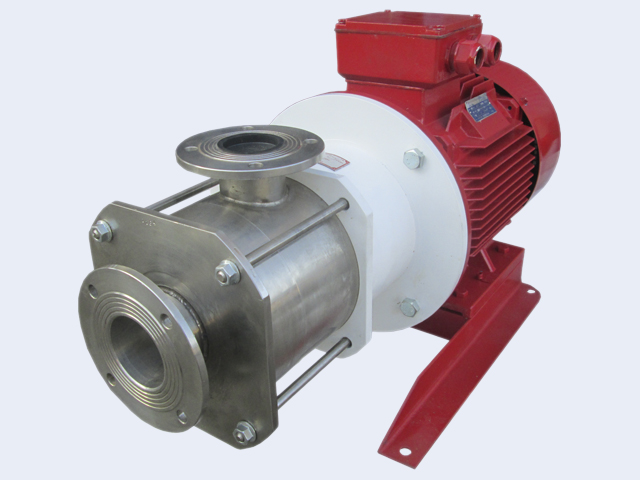

Какой насос устойчив к абразивному износу при перекачке нефтешлама с песком: СВН или ШН?

Нефтешлам с песком — это, пожалуй, одна из самых убийственных сред для любого насосного оборудования. Сочетание абразивных частиц (песок, глина, окалина), вязкой углеводородной основы (нефть, мазут, смолы) и агрессивных компонентов (сернистые соединения, вода) создает условия, в которых обычные насосы выходят из строя за считанные недели. И здесь перед инженерами встает вопрос: какой тип насоса выбрать — СВН (свободно-вихревой) или ШН (винтовой)? Эти насосы относятся к разным классам: СВН — динамический насос с вихревым рабочим колесом, ШН — объемный винтовой насос. Различие в принципе действия определяет их устойчивость к абразивному износу.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, СВН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы проведем детальный сравнительный анализ СВН и ШН и ответим на вопрос: какой насос устойчивее к абразивному износу при перекачке нефтешлама с песком?

Что такое нефтешлам с песком?

Прежде чем сравнивать насосы, разберемся, с чем именно придется работать.

Состав нефтешлама:

• Углеводороды. Нефть, мазут, масла, смолы, асфальтены, парафины.

• Механические примеси. Песок, глина, ржавчина, окалина, продукты коррозии.

• Вода. Подтоварная вода, эмульгированная вода.

• Агрессивные компоненты. Сернистые соединения, нафтеновые кислоты, хлориды.

Свойства нефтешлама с песком:

• Высокая вязкость. От 100 до 10 000 сСт и более.

• Абразивность. Песок и глина действуют как абразив, разрушая рабочие органы насоса.

• Неоднородность. Смесь твердых частиц, жидкости и газа.

• Склонность к застыванию. При снижении температуры шлам превращается в твердую массу.

• Коррозионная активность. Сернистые соединения и вода вызывают коррозию.

Требования к насосу для нефтешлама с песком:

1. Устойчивость к абразивному износу.

2. Способность перекачивать высоковязкие среды.

3. Работа с неоднородными средами (пропуск твердых включений).

4. Высокая всасывающая способность.

5. Надежность и ремонтопригодность.

Что такое насос СВН?

СВН — это свободно-вихревой насос. Это динамический насос, относящийся к классу вихревых. Его конструкция и принцип действия принципиально отличаются от центробежных и объемных насосов.

Конструкция свободно-вихревого насоса (СВН):

• Рабочее колесо. Открытое колесо с радиальными лопатками, расположенное в камере.

• Корпус. Имеет кольцевую камеру (вихревую) и всасывающий/нагнетательный патрубки.

• Принцип работы. Жидкость поступает в камеру, подхватывается лопатками колеса, многократно циркулирует между лопатками и камерой, приобретая энергию за счет вихревого движения. В отличие от центробежного насоса, где поток движется от центра к периферии, в СВН жидкость совершает сложное вихревое движение.

Ключевые особенности СВН:

• Высокий напор при малом расходе. СВН создают напор в 3–5 раз выше, чем центробежные насосы того же размера.

• Самовсасывание. Многие модели СВН способны засасывать жидкость без предварительной заливки.

• Работа с газожидкостными смесями. СВН менее чувствительны к наличию газа, чем центробежные.

• Простота конструкции. Нет сложных прецизионных пар, как в винтовых насосах.

Преимущества СВН:

• Высокий напор при компактных размерах.

• Самовсасывание.

• Работа с загрязненными средами (до определенной степени).

• Простота и низкая стоимость.

Недостатки СВН:

• Низкий КПД. Обычно 25–45% из-за вихревого движения.

• Чувствительность к абразивам. Вихревое движение усиливает контакт частиц с рабочим колесом и корпусом.

• Ограничения по вязкости. СВН плохо работают с высоковязкими средами (выше 100–200 сСт).

• Ограничения по размеру частиц. Крупные включения заклинивают колесо.

Что такое насос ШН?

ШН — это серия винтовых насосов. Это объемные насосы, принцип действия которых основан на вытеснении жидкости вращающимися винтами.

Конструкция винтового насоса (ШН):

• Один или несколько винтов. Металлические винты, вращающиеся в корпусе.

• Корпус. Металлический корпус с точными зазорами.

• Принцип работы. Винты захватывают жидкость в замкнутые полости и перемещают ее вдоль оси от всасывания к нагнетанию.

Преимущества ШН:

• Высокая всасывающая способность.

• Работа с высоковязкими средами (до 100 000 сСт).

• Бережное отношение к среде.

• Стабильность подачи независимо от напора.

• Устойчивость к абразивам (металлические винты).

Недостатки ШН:

• Чувствительность к крупным твердым включениям.

• Сложность изготовления и ремонта.

• Высокая стоимость.

Сравнительный анализ: СВН vs ШН по устойчивости к абразивам

1. Принцип действия и абразивный износ

СВН (свободно-вихревой):

• Жидкость многократно циркулирует в вихревой камере.

• Абразивные частицы многократно ударяются о лопатки колеса и стенки камеры.

• Вихревое движение усиливает износ по сравнению с центробежным.

• Зазор между колесом и корпусом увеличивается, КПД падает.

• Вывод: СВН не устойчив к абразивам. Высокая скорость вихря и многократный контакт частиц с рабочими органами приводят к быстрому износу.

ШН (винтовой):

• Жидкость перемещается вдоль оси без интенсивного перемешивания.

• Абразивные частицы контактируют с винтами и корпусом, но однократно.

• Металлические винты из нержавеющей стали устойчивы к абразивам.

• Зазор увеличивается медленно.

• Вывод: ШН устойчив к абразивам.

Сравнение:

2. Скорость потока и абразивный износ

Абразивный износ пропорционален скорости потока и концентрации абразива.

СВН:

• Высокая скорость вихря (до 20–30 м/с).

• Многократный контакт частиц с рабочими органами.

• Интенсивный абразивный износ.

• Вывод: высокий износ.

ШН:

• Низкая скорость потока (0,5–3 м/с).

• Однократный контакт частиц с винтами.

• Умеренный абразивный износ.

• Вывод: низкий износ.

3. Пропускная способность по твердым включениям

Нефтешлам с песком содержит частицы размером от 0,1 до 5 мм и более.

СВН:

• Максимальный размер частиц: 1–3 мм (зависит от модели).

• Крупные частицы заклинивают колесо.

• Вывод: ограниченная пропускная способность.

ШН:

• Максимальный размер частиц: 5–10 мм (зависит от модели).

• Крупные частицы проходят через зазоры.

• Вывод: высокая пропускная способность.

4. Работа с высоковязкими средами

СВН:

• Вихревой принцип плохо работает с вязкими средами.

• При вязкости выше 100–200 сСт КПД резко падает.

• Вывод: не подходит для вязкого нефтешлама.

ШН:

• Объемный принцип не зависит от вязкости.

• Работает с вязкостью до 100 000 сСт.

• Вывод: идеально подходит для вязкого нефтешлама.

5. Материалы и защита от износа

СВН:

• Колесо: нержавеющая сталь.

• Корпус: нержавеющая сталь.

• Защита: наплавка твердыми сплавами.

• Но: вихревой принцип все равно быстро изнашивает даже защищенные поверхности.

ШН:

• Винты: нержавеющая сталь 12Х18Н10Т или специальные сплавы.

• Корпус: нержавеющая сталь 12Х18Н10Т.

• Защита: наплавка твердыми сплавами (карбид вольфрама), термообработка.

• Вывод: ШН более эффективно защищается от износа.

6. Ремонтопригодность

СВН:

• Замена колеса — простая операция.

• Но требуется часто.

• Стоимость ремонта: высокая из-за частоты.

ШН:

• Замена винтов — сложная операция, требует точной настройки зазоров.

• Но требуется реже.

• Стоимость ремонта: высокая, но реже.

Сравнительная таблица: насосы СВН и ШН для нефтешлама с песком

Материалы: Почему 12Х18Н10Т — это стандарт «Техмаш»

Мы производим и ремонтируем насосы, используя пищевую нержавеющую сталь марки 12Х18Н10Т (аналог AISI 304) для корпуса и проточной части.

Преимущества 12Х18Н10Т для нефтешлама с песком:

• Коррозионная стойкость. Нефтешлам содержит сернистые соединения и воду. Обычная сталь ржавеет, продукты коррозии забивают насос. 12Х18Н10Т устойчива к этим воздействиям.

• Термостойкость. Нержавеющая сталь сохраняет прочность при высоких температурах.

• Долговечность. Нержавейка менее подвержена эрозионному износу, чем черные металлы.

• Отсутствие реакции с продуктом. 12Х18Н10Т химически инертна к углеводородам.

• Ремонтопригодность. Нержавеющая сталь легко сваривается и обрабатывается.

Для повышения устойчивости к абразивам мы предлагаем:

• Наплавку твердыми сплавами. Карбид вольфрама на винтах и корпусе.

• Термообработку. Повышение твердости поверхности.

• Дуплексные стали. Для особо агрессивных сред.

• Керамические покрытия. Для экстремального абразивного износа.

Практические рекомендации от «Техмаш»

Когда выбирать СВН:

• Если среда чистая, без абразивов.

• Если требуется самовсасывание.

• Если требуется высокий напор при малом расходе.

• Если вязкость среды не превышает 100 сСт.

• Если бюджет ограничен, а условия работы легкие.

Когда выбирать ШН:

• Если содержание песка в нефтешламе высокое (> 1–5%).

• Если требуется устойчивость к абразивам.

• Если вязкость шлама высокая (> 500 сСт).

• Если температура шлама превышает 90°C.

• Если требуется длительный срок службы без частых ремонтов.

Оптимальная схема для перекачки нефтешлама с песком:

1. Предварительная подготовка. Отстаивание, фильтрация, размывка.

2. Перекачка. ШН с винтами из 12Х18Н10Т с наплавкой.

3. Защита. Фильтры грубой очистки перед насосом.

4. Промывка. После остановки промывать насос растворителем.

Ремонт и модернизация насосов для нефтешлама с песком

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование.

Типовые проблемы:

1. Абразивный износ винтов. Мы восстанавливаем геометрию наплавкой или изготавливаем новые винты.

2. Износ корпуса. Мы наплавляем твердыми сплавами или изготавливаем новый корпус.

3. Износ уплотнений. Мы заменяем их на износостойкие (карбид кремния, карбид вольфрама).

4. Заклинивание. Мы предусматриваем реверсивный режим и люки для очистки.

5. Коррозия. Мы используем 12Х18Н10Т или специальные сплавы.

Наши услуги:

• Ремонт насосов СВН, ШН, КМ, ЦНС, ЦДН.

• Модернизация. Наплавка твердыми сплавами, установка систем промывки, замена материалов на 12Х18Н10Т.

• Изготовление запчастей. Производство винтов, колес, корпусов, уплотнений.

• Аудит насосного парка.

Вердикт компании «Техмаш»

При перекачке нефтешлама с песком ШН (винтовой насос) имеет явное преимущество перед СВН (свободно-вихревым) по следующим причинам:

1. Устойчивость к абразивам. Металлические винты ШН изнашиваются медленнее, чем колесо и камера СВН.

2. Пропускная способность. ШН пропускает частицы до 10 мм, СВН — до 3 мм.

3. Работа с вязкостью. ШН работает с вязкостью до 100 000 сСт, СВН — до 100–200 сСт.

4. КПД. ШН имеет КПД 60–80%, СВН — 25–45%.

5. Срок службы. ШН служит дольше в абразивных средах.

6. Стоимость владения. Несмотря на более высокую начальную стоимость, ШН требует меньше ремонтов.

СВН может рассматриваться только для чистых сред с низкой вязкостью и минимальным содержанием абразивов. Для нефтешлама с песком он не подходит.

Наша рекомендация: для перекачки нефтешлама с песком выбирайте ШН с винтами из нержавеющей стали 12Х18Н10Т с наплавкой твердыми сплавами. Это обеспечит максимальную устойчивость к абразивному износу и длительный срок службы.
