Какие насосы подходят для НПЗ (нефте-перерабатывающих заводов)?

Нефтеперерабатывающий завод (НПЗ) — это сложнейший промышленный комплекс, где насосное оборудование составляет до 30–40% всего парка машин. По разным оценкам, на современном НПЗ эксплуатируется от 2000 до 5000 насосных агрегатов. Они работают на всех этапах: от приема сырой нефти до отгрузки готовых продуктов. И ошибка в выборе насоса здесь стоит дорого — простой установки может обернуться миллионными потерями, а авария с разливом нефтепродуктов — экологической катастрофой.

Компания «Техмаш» специализируется на производстве и ремонте промышленного насосного оборудования. Мы изготавливаем насосы типов КМ, ШН, СВН, ЦНС и ЦДН, используя для корпусных деталей и проточной части пищевую нержавеющую сталь марки 12Х18Н10Т. В этой статье мы системно разберем, какие насосы подходят для НПЗ, и на какие критерии следует опираться при выборе.

Особенности НПЗ как объекта насосного хозяйства

Прежде чем перейти к типам насосов, определим ключевые особенности НПЗ, которые влияют на выбор оборудования.

1. Разнообразие сред. На НПЗ перекачиваются:

• Сырая нефть (вязкая, с механическими примесями и сероводородом).

• Светлые нефтепродукты (бензин, нафта, керосин, дизельное топливо).

• Темные нефтепродукты (мазут, гудрон, битум).

• Сжиженные газы (пропан, бутан, ШФЛУ).

• Кислоты и щелочи (серная кислота, каустик).

• Водонефтяные эмульсии и кислые стоки.

• Нефтешламы с песком и механическими примесями.

2. Широкий диапазон температур. От минус 60°C (сжиженные газы) до плюс 400°C (гудрон, битум).

3. Широкий диапазон вязкости. От 0,3 сСт (сжиженный газ) до 50 000 сСт (битум, шлам).

4. Взрывоопасность. Большинство сред на НПЗ — легковоспламеняющиеся жидкости (ЛВЖ) и горючие жидкости (ГЖ). Требуется взрывозащищенное исполнение.

5. Токсичность. Сероводород, кислые стоки, ароматические углеводороды — опасны для персонала.

6. Непрерывность работы. НПЗ работает 24/7/365. Простой насоса недопустим, требуется резервирование.

7. Агрессивность. Сернистые соединения, нафтеновые кислоты, хлориды вызывают коррозию.

Краткий обзор типов насосов, применяемых на НПЗ

КМ (консольные моноблочные центробежные). Простые, компактные, ремонтопригодные. Для вспомогательных операций и перекачки светлых нефтепродуктов.

ШН (винтовые). Объемные насосы. Высокая всасывающая способность, работа с вязкими средами (мазут, гудрон, битум, шлам). Устойчивы к абразивам.

СВН (свободно-вихревые). Динамические насосы вихревого типа. Высокий напор при малом расходе, самовсасывание. Для чистых сред с низкой вязкостью. Низкий КПД, чувствительны к абразивам.

ЦНС (секционные центробежные). Многоступенчатые. Высокий напор. Для магистральной перекачки, подачи сырья под давлением.

ЦНСк (кислотостойкие). Модификация ЦНС для агрессивных сред (кислые стоки, H₂S).

ЦДН (центробежные дисковые). Дисковая конструкция. Высокий КПД на вязких средах, устойчивость к кавитации и абразивам. Для бензина, абразивных сред, стоков.

Классификация насосов для НПЗ по технологическим переделам

1. Прием и подготовка сырой нефти (ЭЛОУ-АВТ)

Задачи: прием нефти из резервуаров, подача на установку, перекачка после обессоливания и обезвоживания.

Среды: сырая нефть, водонефтяная эмульсия, подтоварная вода.

Рекомендуемые насосы:

• ЦНС (секционные). Для магистральной перекачки подготовленной нефти с вязкостью до 60 сСт. Обеспечивают высокий напор.

• ШН (винтовые). Для перекачки вязкой сырой нефти с механическими примесями. Высокая всасывающая способность.

• ЦДН (дисковые). Для перекачки нефти с механическими примесями. Устойчивы к абразивам.

СВН: для приема сырой нефти не применяются — низкий КПД, чувствительность к абразивам и вязкости. Могут использоваться только для вспомогательных операций с чистыми средами (например, откачка утечек).

Материалы: нержавеющая сталь 12Х18Н10Т для защиты от сероводорода и хлоридов.

2. Атмосферная и вакуумная перегонка

Задачи: разделение нефти на фракции (бензин, нафта, керосин, дизель, мазут).

Среды: горячие фракции (температура 150–400°C), мазут, гудрон.

Рекомендуемые насосы:

• ЦНС (секционные). Для перекачки светлых фракций с высокой температурой. Изготавливаются из термостойких сталей.

• КМ (консольные). Для вспомогательных операций, перекачки фракций.

• ШН (винтовые). Для перекачки мазута и гудрона (вязкость до 1000 сСт при высокой температуре).

• ЦДН (дисковые). Для перекачки горячих фракций с высоким КПД.

СВН: для перекачки горячих фракций и мазута не применяются — низкий КПД, ограничения по вязкости и температуре. Возможно использование для чистых светлых фракций в вспомогательных контурах.

Материалы: 12Х18Н10Т или легированные стали (15Х5М, 20Х13) для термостойкости.

Особенность: требуется система охлаждения подшипников и уплотнений.

3. Каталитический риформинг и гидроочистка

Задачи: повышение октанового числа бензина, удаление серы из топлив.

Среды: бензин, водородсодержащий газ (ВСГ), кислые стоки.

Рекомендуемые насосы:

• ЦНС (секционные). Для подачи сырья под высоким давлением (до 4 МПа).

• КМ (консольные). Для вспомогательных операций.

• ЦДН (дисковые). Для перекачки агрессивных сред с водородом.

СВН: для перекачки бензина и ВСГ под давлением не применяются — низкий КПД, ограничения по температуре и герметичности.

Материалы: 12Х18Н10Т обязательно (водород вызывает охрупчивание углеродистых сталей).

Особенность: требуется герметичность (двойные торцевые уплотнения).

4. Каталитический крекинг

Задачи: переработка тяжелых фракций в бензин и легкие газы.

Среды: тяжелое сырье, катализаторная пульпа, кислые стоки.

Рекомендуемые насосы:

• ШН (винтовые). Для перекачки катализаторной пульпы (абразивной среды).

• ЦДН (дисковые). Для перекачки абразивных сред с высоким КПД.

• ЦНС (секционные). Для перекачки тяжелых фракций.

СВН: для катализаторной пульпы категорически не применяются — абразивы быстро разрушают вихревое колесо и камеру.

Материалы: 12Х18Н10Т с наплавкой твердыми сплавами для устойчивости к абразивам.

5. Гидрокрекинг и производство масел

Задачи: переработка тяжелых фракций под высоким давлением водорода.

Среды: тяжелые фракции, ВСГ, масла.

Рекомендуемые насосы:

• ЦНС (секционные). Для подачи сырья под высоким давлением (до 20 МПа).

• ШН (винтовые). Для перекачки вязких масел.

СВН: не применяются — низкое давление, низкий КПД, несовместимость с водородсодержащими средами.

Материалы: 12Х18Н10Т или специальные сплавы (316L, дуплекс).

Особенность: высокое давление, требуется специальное уплотнение.

6. Производство битума

Задачи: окисление гудрона, получение битума.

Среды: гудрон, битум (вязкость до 50 000 сСт при 100°C).

Рекомендуемые насосы:

• ШН (винтовые). Для перекачки битума. Высокая всасывающая способность, работа с вязкими средами.

• ЦДН (дисковые). Для перекачки битума с механическими примесями (с подогревом).

СВН: для перекачки битума не применяются — вязкость выше допустимой, низкий КПД.

Материалы: 12Х18Н10Т, термостойкие уплотнения.

Особенность: требуется обогрев корпуса и трубопроводов.

7. Очистка кислых стоков и утилизация

Задачи: перекачка кислых стоков, нейтрализация, утилизация.

Среды: кислые стоки (pH 2–6), сероводород, сульфиды.

Рекомендуемые насосы:

• ЦНСк (кислотостойкие). Специальная модификация ЦНС для агрессивных сред.

• ЦДН (дисковые). Для перекачки стоков с механическими примесями.

• КМ (консольные). Для вспомогательных операций.

СВН: для кислых стоков с абразивами не применяются. Возможно использование для чистых кислотных растворов в малых объемах, но низкий КПД делает их экономически невыгодными.

Материалы: 12Х18Н10Т обязательно. Для особо агрессивных сред — специальные сплавы.

8. Товарное производство и отгрузка

Задачи: перекачка готовых продуктов в резервуары, налив в цистерны.

Среды: бензин, дизель, керосин, мазут.

Рекомендуемые насосы:

• КМ (консольные). Для перекачки светлых нефтепродуктов.

• ЦДН (дисковые). Для перекачки бензина с сохранением качества.

• ЦНС (секционные). Для магистральной перекачки.

• ШН (винтовые). Для перекачки мазута.

СВН: для товарной отгрузки применяются ограниченно — для вспомогательных операций с чистыми светлыми продуктами (например, дренаж, откачка утечек). Для основных потоков не рекомендуются из-за низкого КПД.

Материалы: 12Х18Н10Т для чистоты продукта.

Сводная таблица: Насосы для НПЗ по переделам

Когда СВН всё-таки применяется на НПЗ?

Несмотря на ограничения, свободно-вихревые насосы находят нишевое применение на НПЗ:

1. Дренаж и откачка утечек. Небольшие объемы чистых нефтепродуктов, где нужно самовсасывание.

2. Подача реагентов. Чистые химические реагенты (ингибиторы коррозии, деэмульгаторы) в малых дозах.

3. Вспомогательные контуры. Перекачка чистых растворителей, промывочных жидкостей.

4. Аварийные системы. Откачка проливов чистых светлых нефтепродуктов.

5. Подача проб. Лабораторные и аналитические системы.

Ключевое условие: среда должна быть чистой, маловязкой (до 100 сСт) и без абразивов.

Ключевые критерии выбора насосов для НПЗ

1. Материалы проточной части

Это критически важный параметр. На НПЗ среды агрессивны и содержат сероводород.

Рекомендации:

• 12Х18Н10Т (AISI 304). Базовый стандарт для большинства сред.

• 316L (AISI 316L). Для сред с хлоридами и высоким содержанием H₂S.

• Дуплексные стали. Для особо агрессивных сред.

• Специальные сплавы (инконель, хастеллой). Для экстремальных условий.

Почему 12Х18Н10Т:

• Коррозионная стойкость к сернистым соединениям.

• Термостойкость (до 600°C).

• Долговечность (срок службы в 2–3 раза выше углеродистой стали).

• Отсутствие реакции с углеводородами.

2. Тип уплотнений

Уплотнения предотвращают утечку продукта и попадание воздуха.

Рекомендации:

• Торцевые уплотнения. Для большинства сред.

• Двойные торцевые уплотнения (API 682). Для токсичных и взрывоопасных сред.

• Материалы: карбид кремния (SiC), карбид вольфрама (WC), фторкаучук (FKM), PTFE.

3. Взрывозащищенность

Большинство сред на НПЗ — ЛВЖ и ГЖ.

Требования:

• Взрывозащищенное исполнение (1ExdIIBT4 или выше).

• Коррозионностойкий корпус.

• Класс изоляции H.

4. Температурная стойкость

На НПЗ температуры варьируются от минус 60°C до плюс 400°C.

Рекомендации:

• Для высоких температур — специальные материалы и системы охлаждения.

• Для низких температур — материалы, устойчивые к хрупкому разрушению.

5. Устойчивость к абразивам

Нефтешламы, катализаторные пульпы, стоки с песком.

Рекомендации:

• Наплавка твердыми сплавами (карбид вольфрама).

• Термообработка.

• Керамические покрытия.

6. Резервирование

НПЗ работает непрерывно. Простой недопустим.

Рекомендации:

• Установка двух насосов (рабочий и резервный).

• Автоматическое переключение.

• Быстросъемные соединения для быстрой замены.

Продукция «Техмаш» для НПЗ

Мы производим и ремонтируем насосы, адаптированные для всех переделов НПЗ.

КМ (консольные моноблочные)

• Применение: вспомогательные операции, перекачка светлых нефтепродуктов.

• Материалы: 12Х18Н10Т.

• Преимущества: компактность, простота, ремонтопригодность.

ШН (винтовые)

• Применение: перекачка вязких сред (мазут, гудрон, битум, шлам).

• Материалы: 12Х18Н10Т, наплавка твердыми сплавами.

• Преимущества: высокая всасывающая способность, работа с вязкими средами, устойчивость к абразивам.

СВН (свободно-вихревые)

• Применение: вспомогательные операции с чистыми маловязкими средами, дренаж, откачка утечек, подача реагентов.

• Материалы: 12Х18Н10Т.

• Преимущества: самовсасывание, высокий напор при малом расходе, простота.

• Ограничения: низкий КПД (25–45%), чувствительность к абразивам, ограничения по вязкости (до 100 сСт).

ЦНС (секционные)

• Применение: магистральная перекачка, подача сырья под давлением.

• Материалы: 12Х18Н10Т.

• Преимущества: высокий напор, надежность.

ЦНСк (кислотостойкие)

• Применение: перекачка кислых стоков, агрессивных сред.

• Материалы: 12Х18Н10Т, специальные сплавы.

• Преимущества: коррозионная стойкость, герметичность.

ЦДН (центробежные дисковые)

• Применение: перекачка бензина, абразивных сред, стоков, вязких нефтепродуктов с подогревом.

• Материалы: 12Х18Н10Т.

• Преимущества: высокий КПД, устойчивость к кавитации и абразивам, простота.

Практические рекомендации от «Техмаш»

При выборе насоса для НПЗ:

1. Проведите анализ среды. Определите вязкость, температуру, pH, содержание H₂S, механических примесей.

2. Выберите тип насоса. В зависимости от передела и свойств среды.

3. Выберите материалы. 12Х18Н10Т — базовый стандарт. Для особо агрессивных сред — специальные сплавы.

4. Выберите уплотнения. Торцевые или двойные торцевые.

5. Обеспечьте взрывозащиту. Для ЛВЖ и ГЖ.

6. Предусмотрите резервирование.

7. Обеспечьте возможность промывки. Для удаления остатков продукта.

При эксплуатации:

1. Контролируйте параметры. Температура, давление, вибрация.

2. Проводите вибродиагностику.

3. Следите за уплотнениями.

4. Соблюдайте регламент ТО.

5. Обеспечьте вентиляцию. Для удаления паров H₂S и углеводородов.

Ремонт и модернизация насосов для НПЗ

Компания «Техмаш» не только производит, но и ремонтирует насосное оборудование.

Типовые проблемы насосов на НПЗ:

1. Коррозия. Сернистые соединения, хлориды, кислоты.

2. Абразивный износ. Песок, катализатор, окалина.

3. Износ уплотнений. Высокие температуры, агрессивные среды.

4. Кавитация. Высокие температуры, низкое давление на входе.

5. Водородное охрупчивание. В процессах гидроочистки и гидрокрекинга.

Наши услуги:

• Ремонт насосов КМ, ШН, СВН, ЦНС, ЦНСк, ЦДН.

• Модернизация. Замена материалов на 12Х18Н10Т, установка двойных торцевых уплотнений, наплавка твердыми сплавами.

• Изготовление запчастей. Рабочие колеса, винты, корпуса, уплотнения.

• Аудит насосного парка. Оценка состояния и рекомендации по замене.

Вердикт компании «Техмаш»

Для НПЗ нет универсального насоса. Выбор зависит от конкретного передела, свойств среды и условий эксплуатации.

Общие рекомендации:

• Для светлых нефтепродуктов — КМ, ЦДН, ЦНС.

• Для темных нефтепродуктов и битума — ШН, ЦДН.

• Для магистральной перекачки — ЦНС.

• Для кислых стоков — ЦНСк, ЦДН.

• Для абразивных сред — ШН, ЦДН с наплавкой.

• Для эмульсий — ШН, ЦДН.

• Для вспомогательных операций с чистыми средами — СВН, КМ.

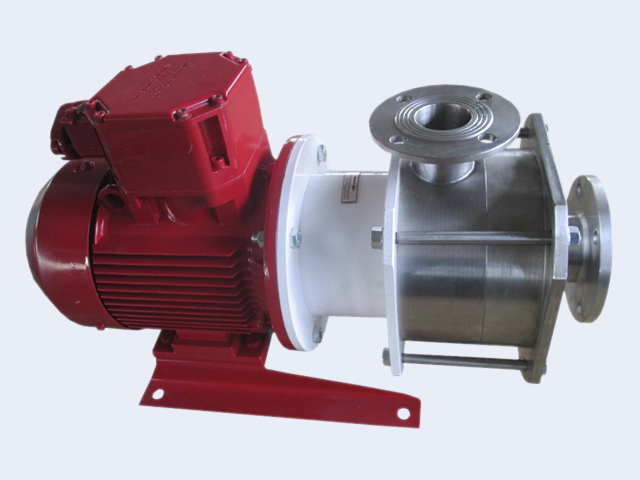

Важно: СВН (свободно-вихревые) — это нишевое решение для НПЗ. Они не подходят для основных технологических потоков из-за низкого КПД (25–45%) и чувствительности к абразивам и вязкости. Их применение оправдано только для чистых маловязких сред в малых объемах (дренаж, подача реагентов, откачка утечек).

Ключевое преимущество «Техмаш»: мы изготавливаем все типы насосов из нержавеющей стали 12Х18Н10Т, что обеспечивает коррозионную стойкость, термостойкость и долговечность. Мы готовы провести аудит вашего объекта, проанализировать среды и подобрать оптимальное решение для каждого передела.
